Kaltenbach

KKS 463 NA
SCIES CIRCULAIRES

Scie universelle automatique pour matières jusqu’à Ø 153mm

Vidéo

Les avantages en un coup d'œil

  • Lame de scie standard : Ø 460 mm
  • Bâti machine monobloc, mécano-soudé
  • Réglage automatique coupes biaises +/- 60 degrés
  • Sciage automatique des fers plats, cornières, matériaux pleins, tubes et profilés spéciaux
  • Coupes multiples à l’avant et à l’arrière de la pièce
  • Haute qualité de coupe par bridage de la matière des deux côtés de la lame et calcul automatique de la vitesse optimale de coupe et d'avance
  • Temps de coupe et de cycle court par réglage électronique de la hauteur de coupe et retour rapide de la lame
  • Chutes minimales par système de pince spéciale et pince d'évacuation avec mesure
  • Triage automatique des pièces
  • Commande et programmation simple via écran tactile

Machines alternatives

KKS 463 NA

Caractéristiques

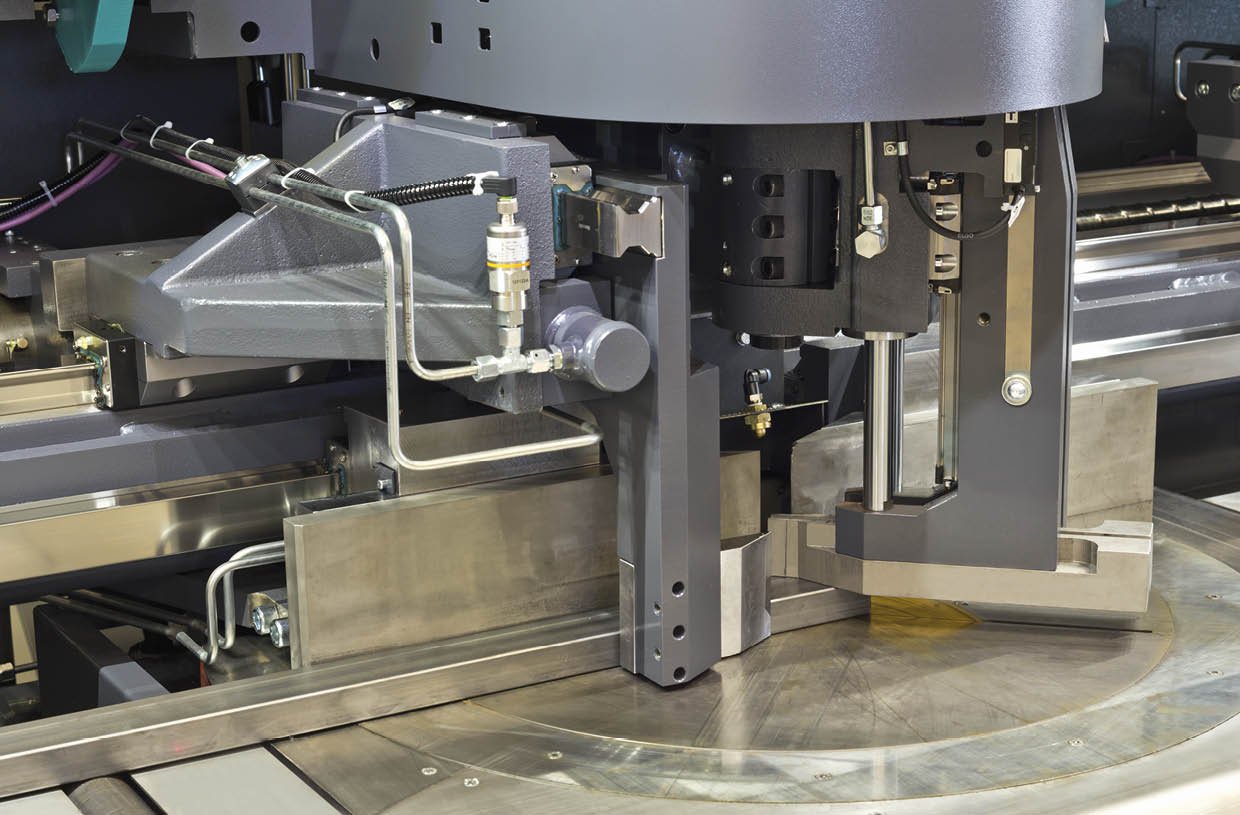

Etau vertical basculant

Etau vertical basculant

  • etau vertical basculant lors des coupes biaises
  • pour un serrage optimal des pièces et des chutes très courtes (<15 mm)

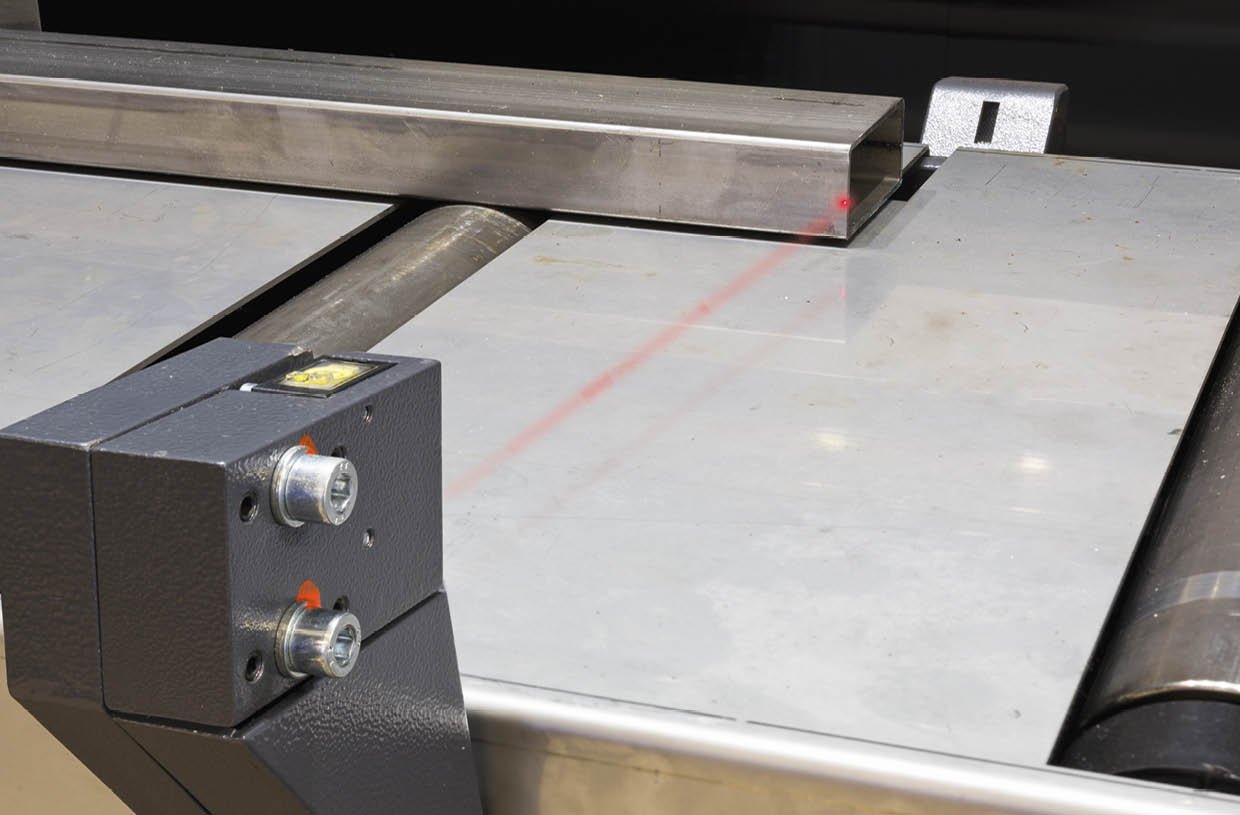

Reconnaissance automatique du point d’origine

Reconnaissance automatique du point d’origine

  • cellule photoélectrique pour la reconnaissance des affranchissements
Coupes précises

Coupes précises

  • engrenage puissant, robuste avec des roues à denture hélicoïdale, trempées et rectifiées
  • fonctionnement silencieux

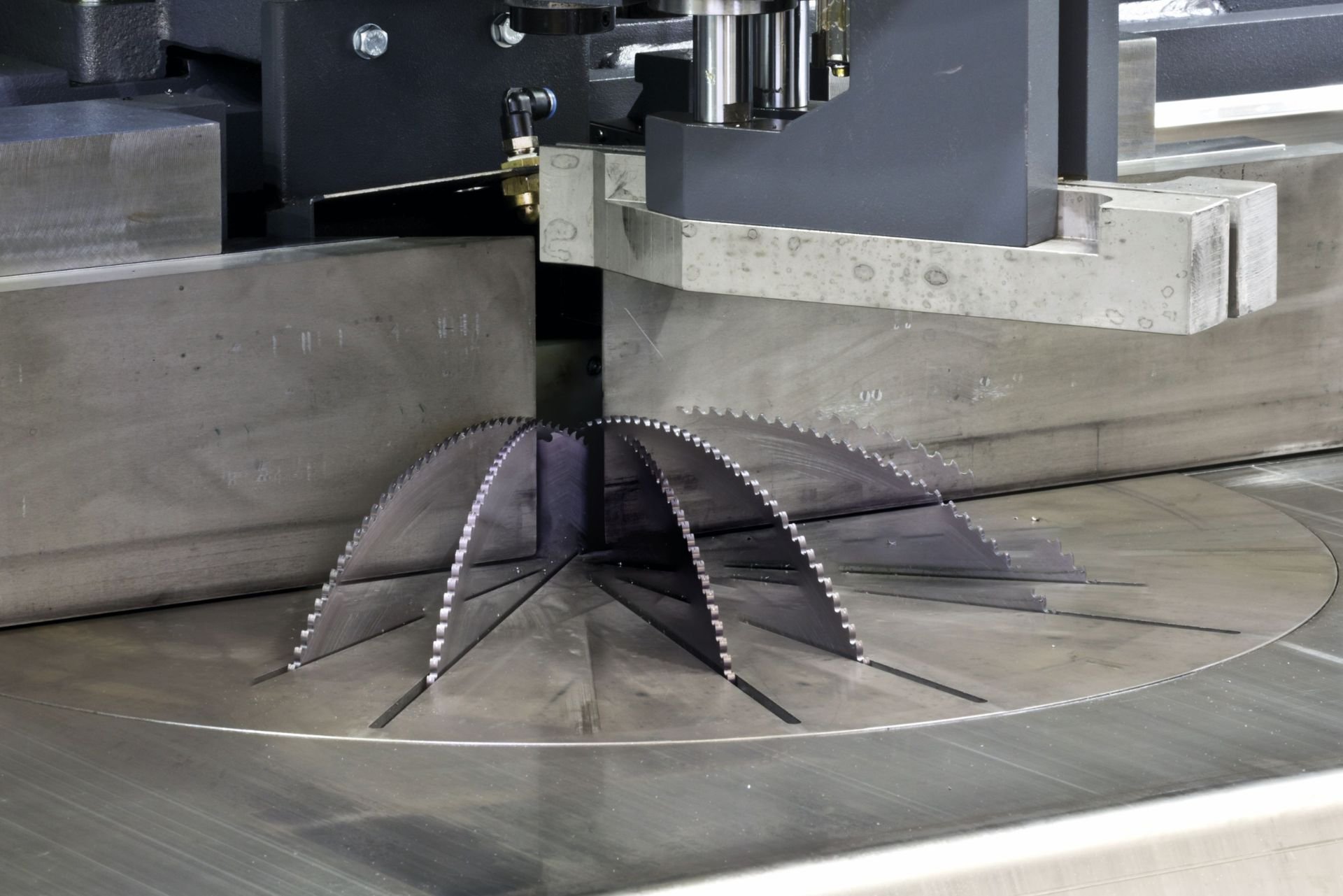

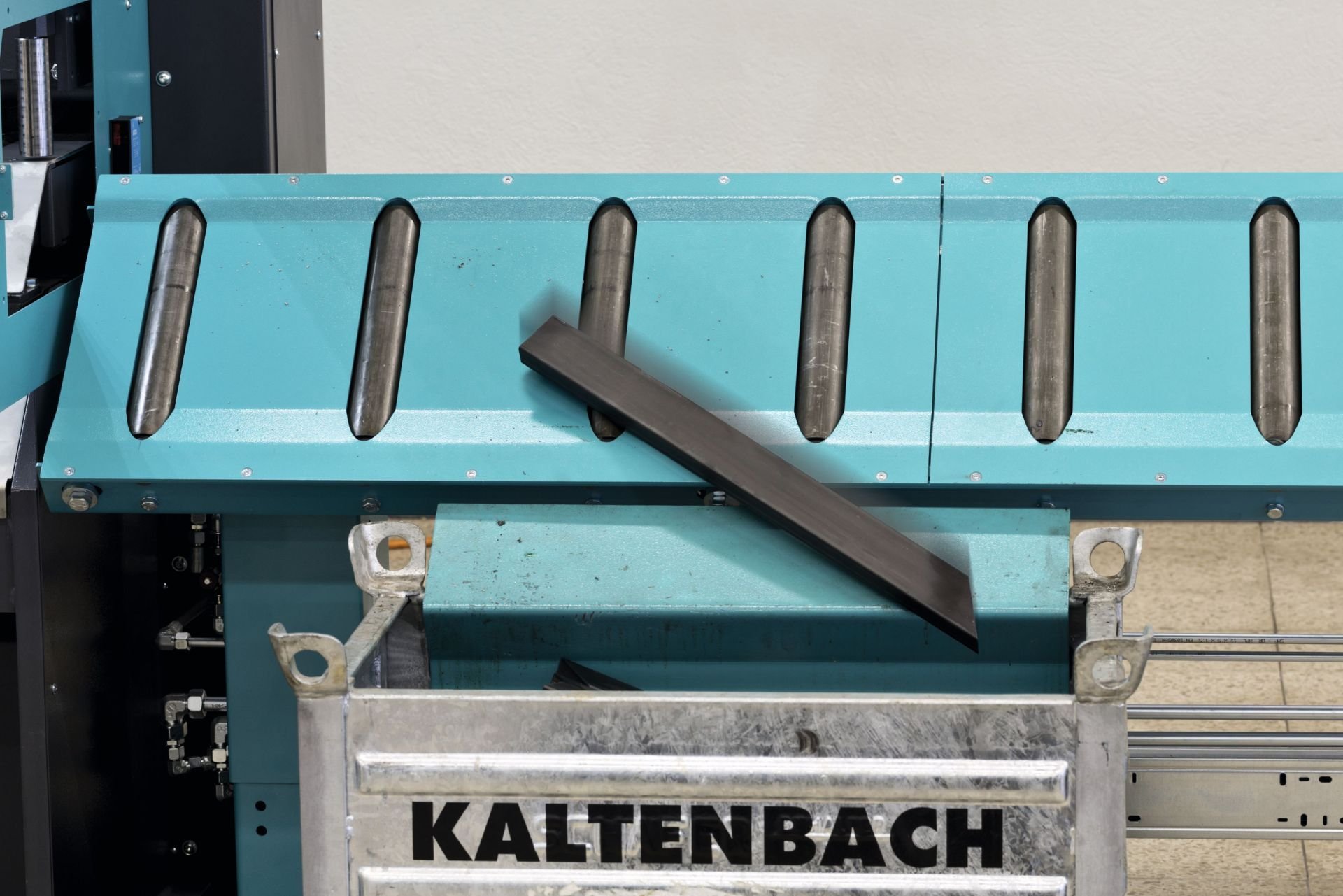

Degré d’automatisation élevé

Degré d’automatisation élevé

  • basculement automatique entre deux angles
  • traitement des séquences de coupe automatique et commandé par programme

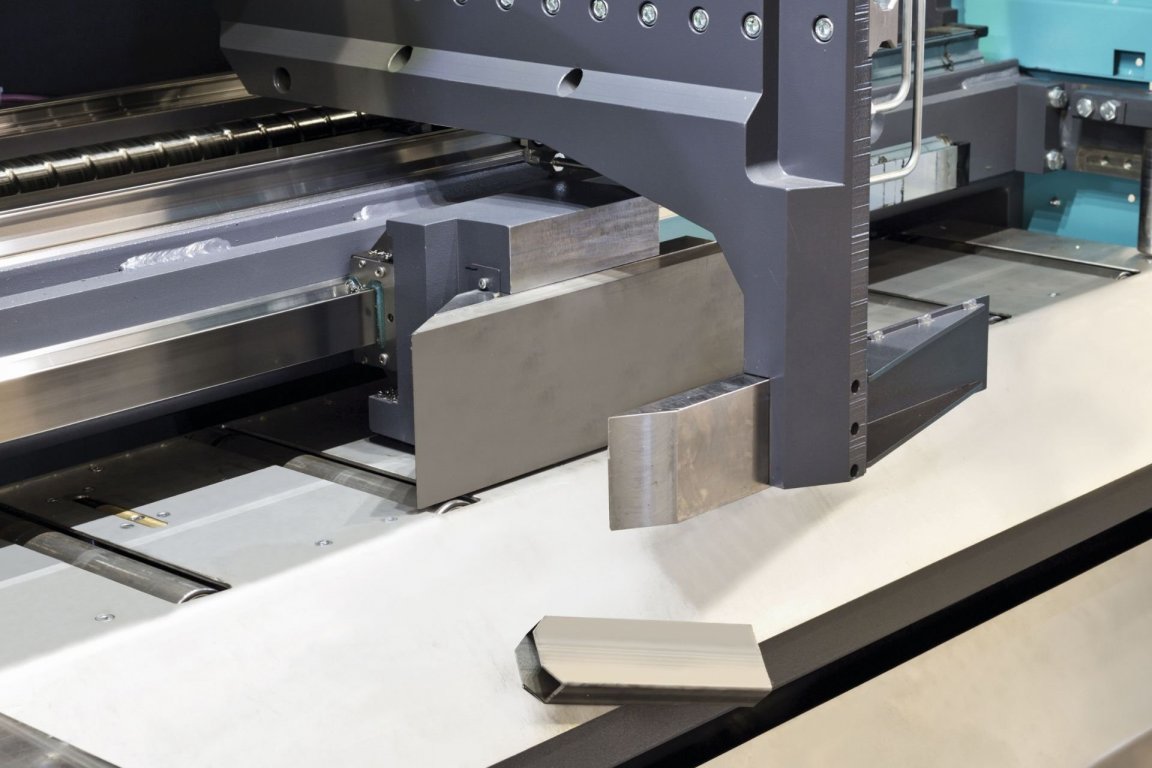

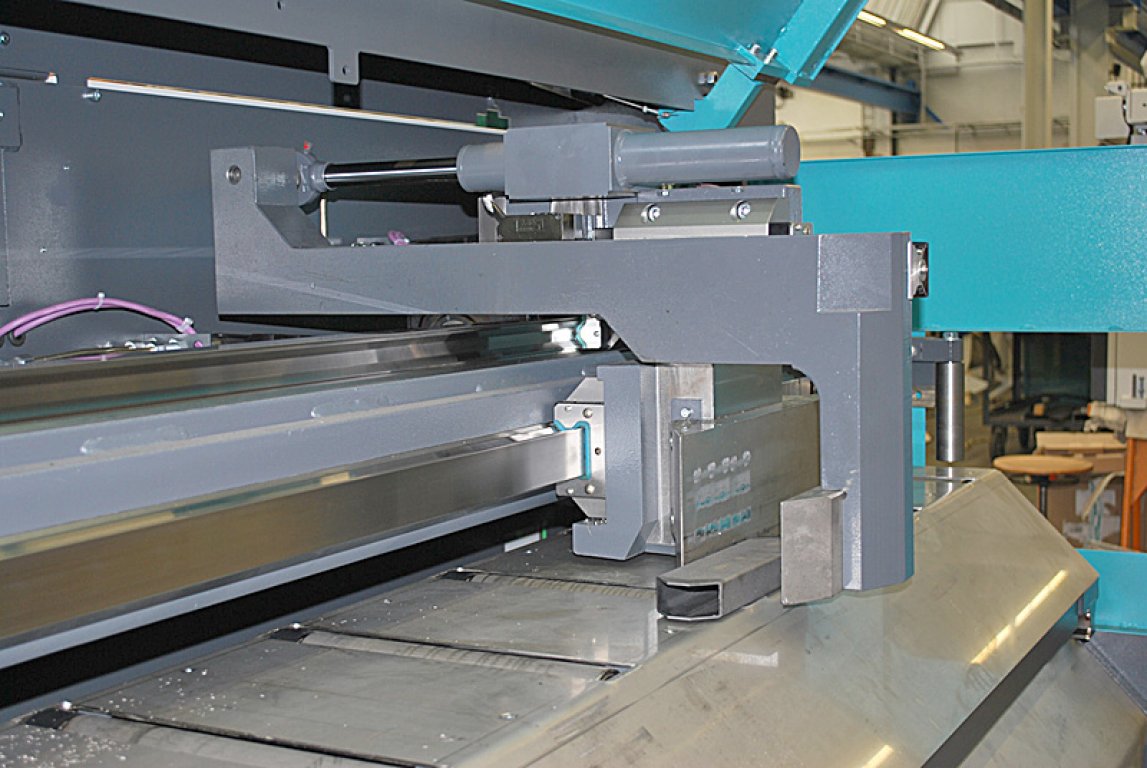

Degré d’automatisation élevé

Degré d’automatisation élevé

  • la pince d’évacuation de mesure sert de serrage supplémentaire pendant le sciage
  • triage automatique des coupes  d‘affranchissements, des chutes  et des bonnes pièces

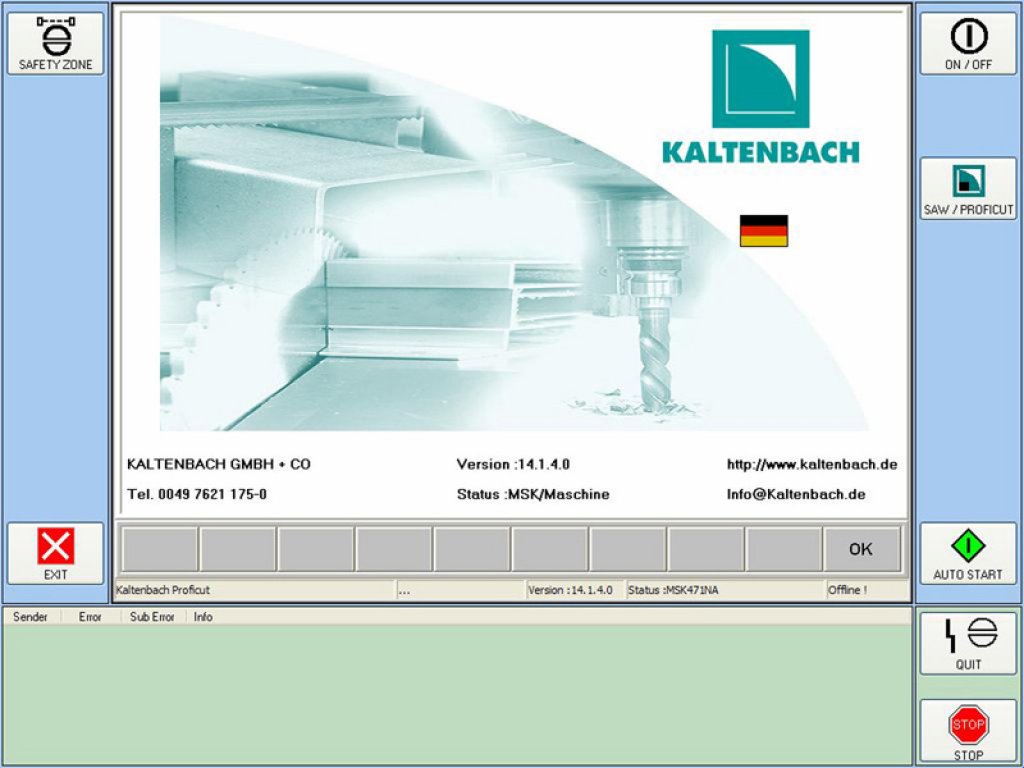

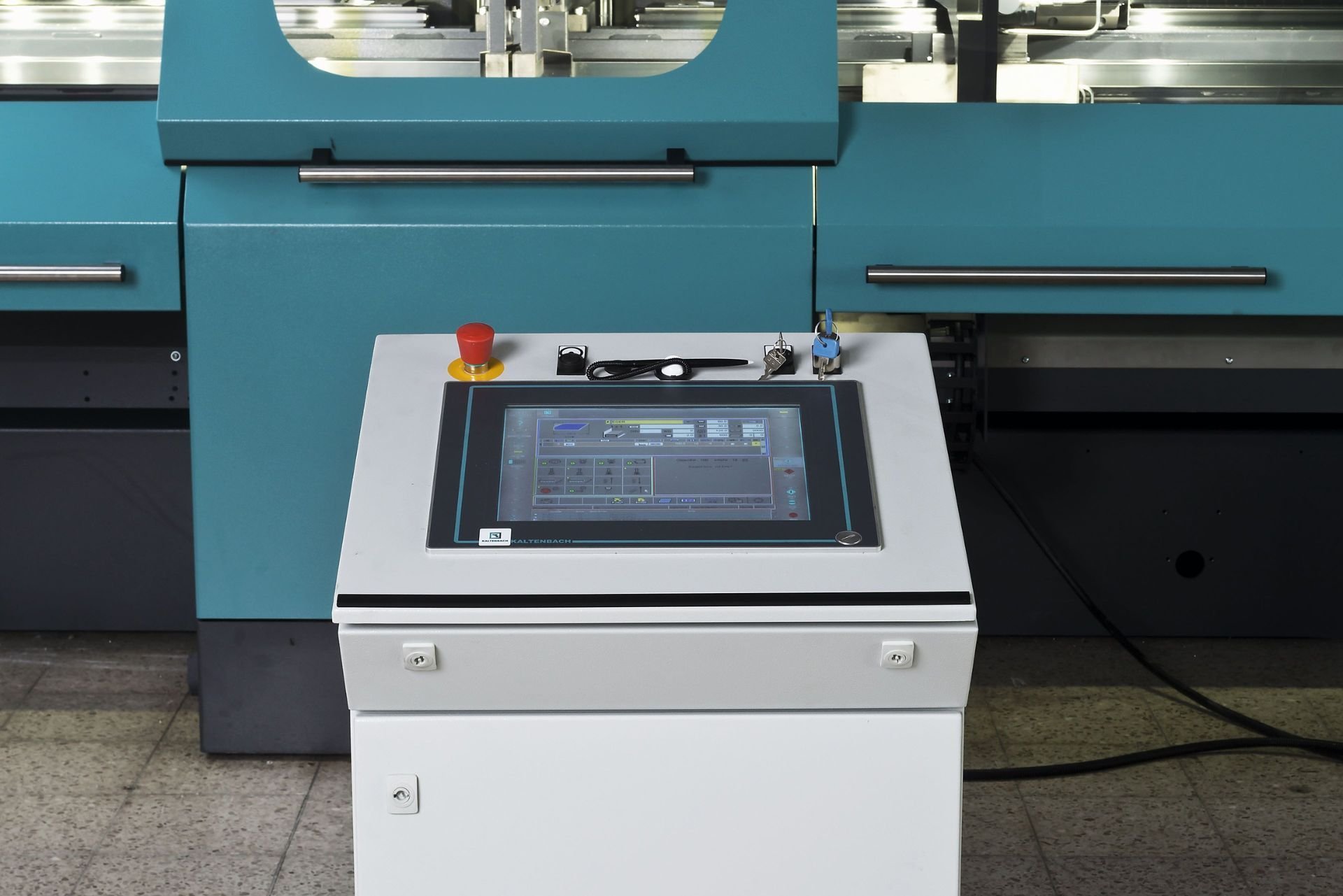

Commande machine par logiciel ultra-moderne

Commande machine par logiciel ultra-moderne

  • commande machine par écran tactile couleur intégré dans le pupitre de commande, à grandes touches
  • saisie de l’angle et de la vitesse de coupe
  • simplicité d’importation et d’exportation des données
  • base de données des matières, préréglages d’usine
  • rapport de données de production et de nombreuses possibilités d’exploitation
  • diagnostic à distance
  • et de nombreux autres choix

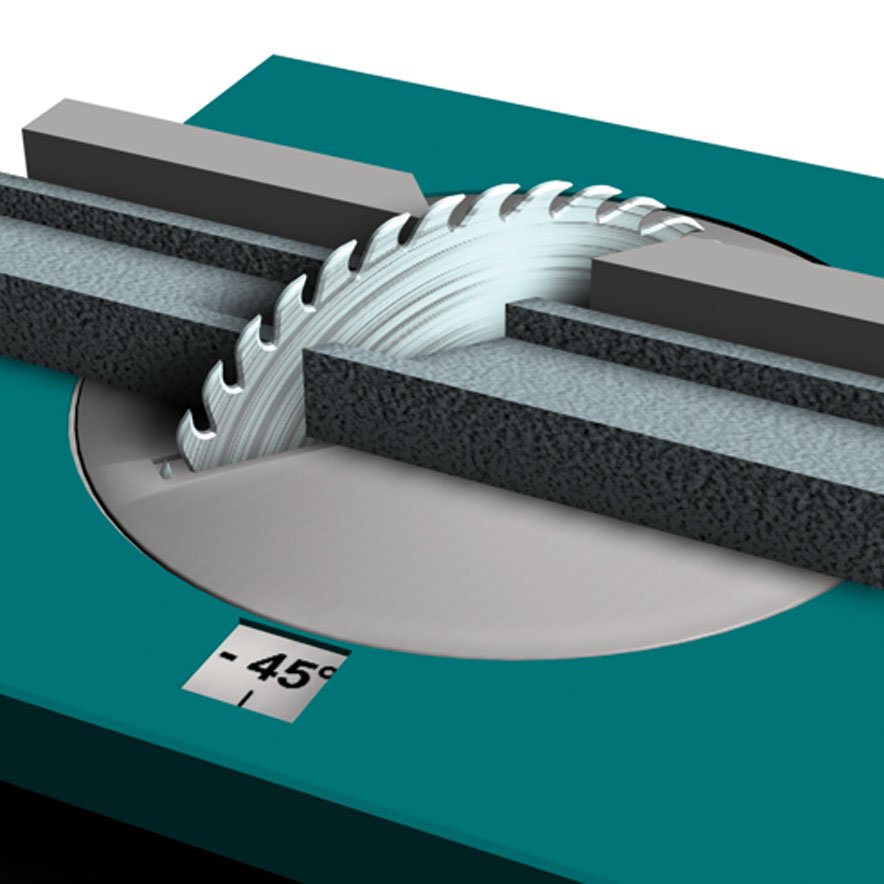

Rendement de coupe élevé

Rendement de coupe élevé

  • détermination automatique de la vitesse d’avance et de la vitesse de coupe au moyen du numéro DIN ou du groupe de nuances
  • mouvement d’avance par vérin hydraulique

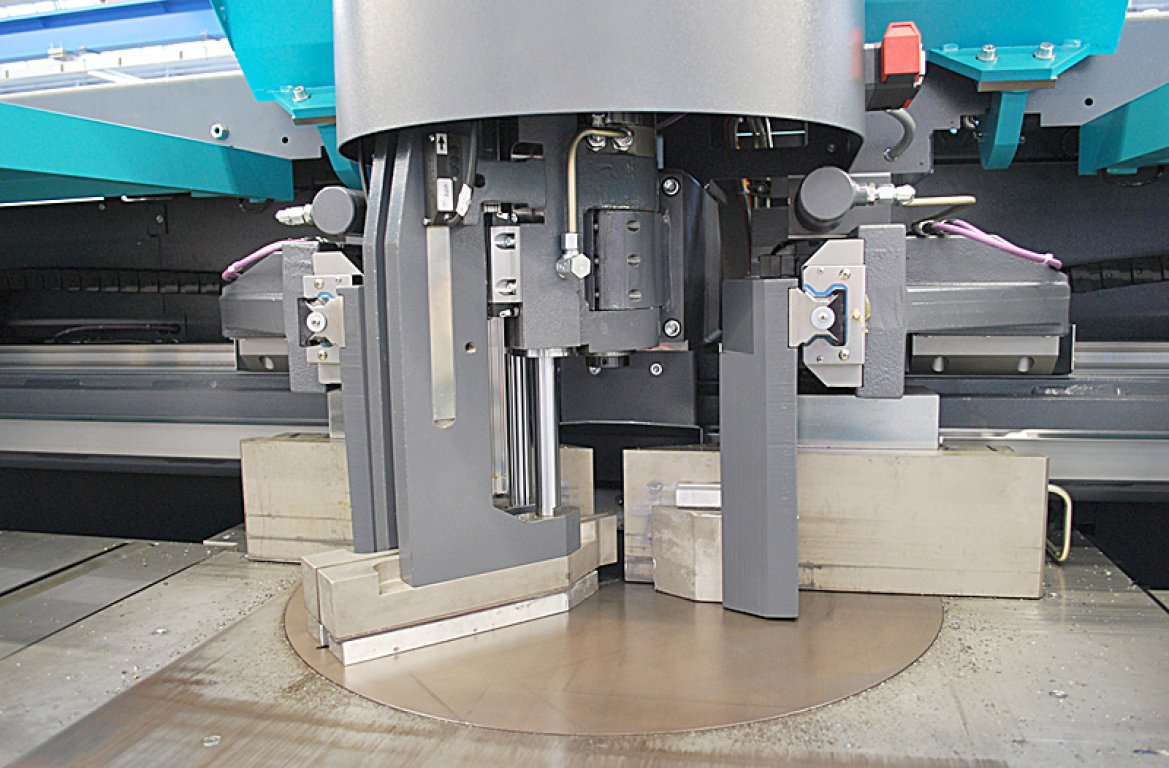

Serrage des pièces

Serrage des pièces

  • Commande séparée pour l’amenée et l’évacuation
  • Réduction de la pression de serrage par vanne de réduction
  • Optimisation de la trajectoire de serrage par un système de mesure intégré
  • Flexibilité en terme de dimensions du matériau
  • Serrage optimale pour les coupes biaises

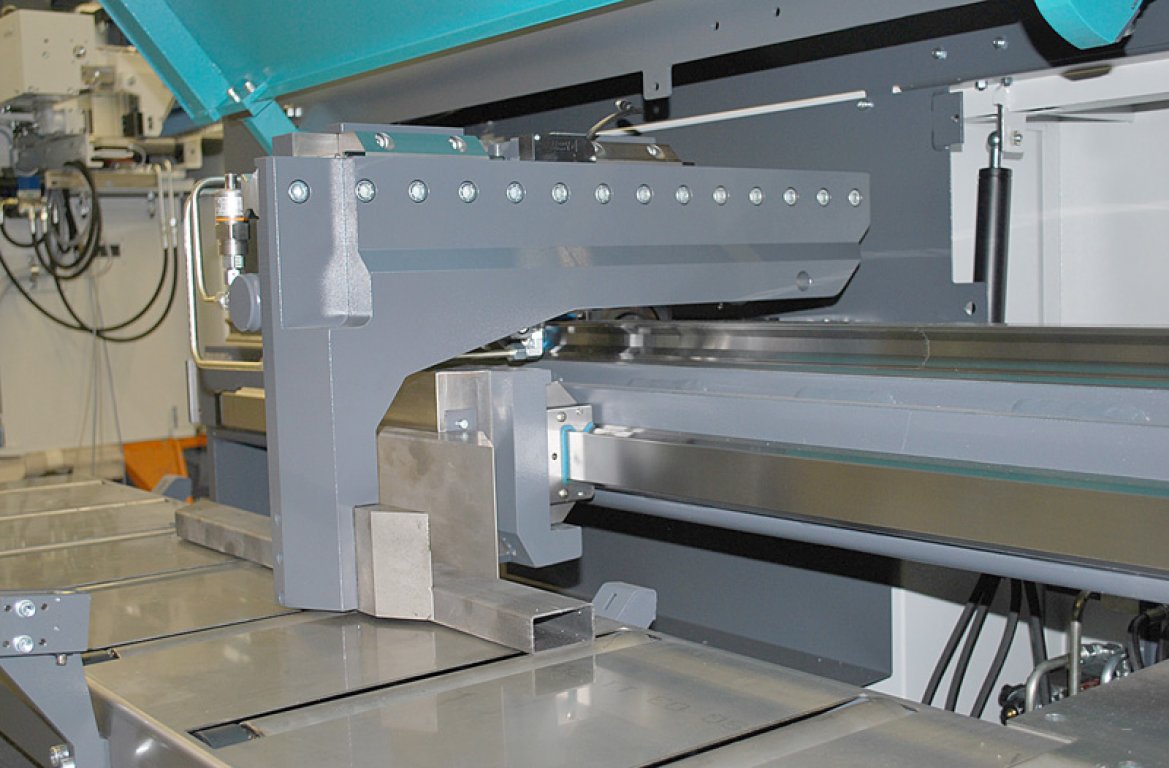

Sciage automatisé

Sciage automatisé

  • usinage efficace des charges moyennes à lourdes
  • restes de longueur minimale grâce à un contour de préhension optimisé
  • course multiple pour des longueurs de coupe jusqu’à 9.999 mm

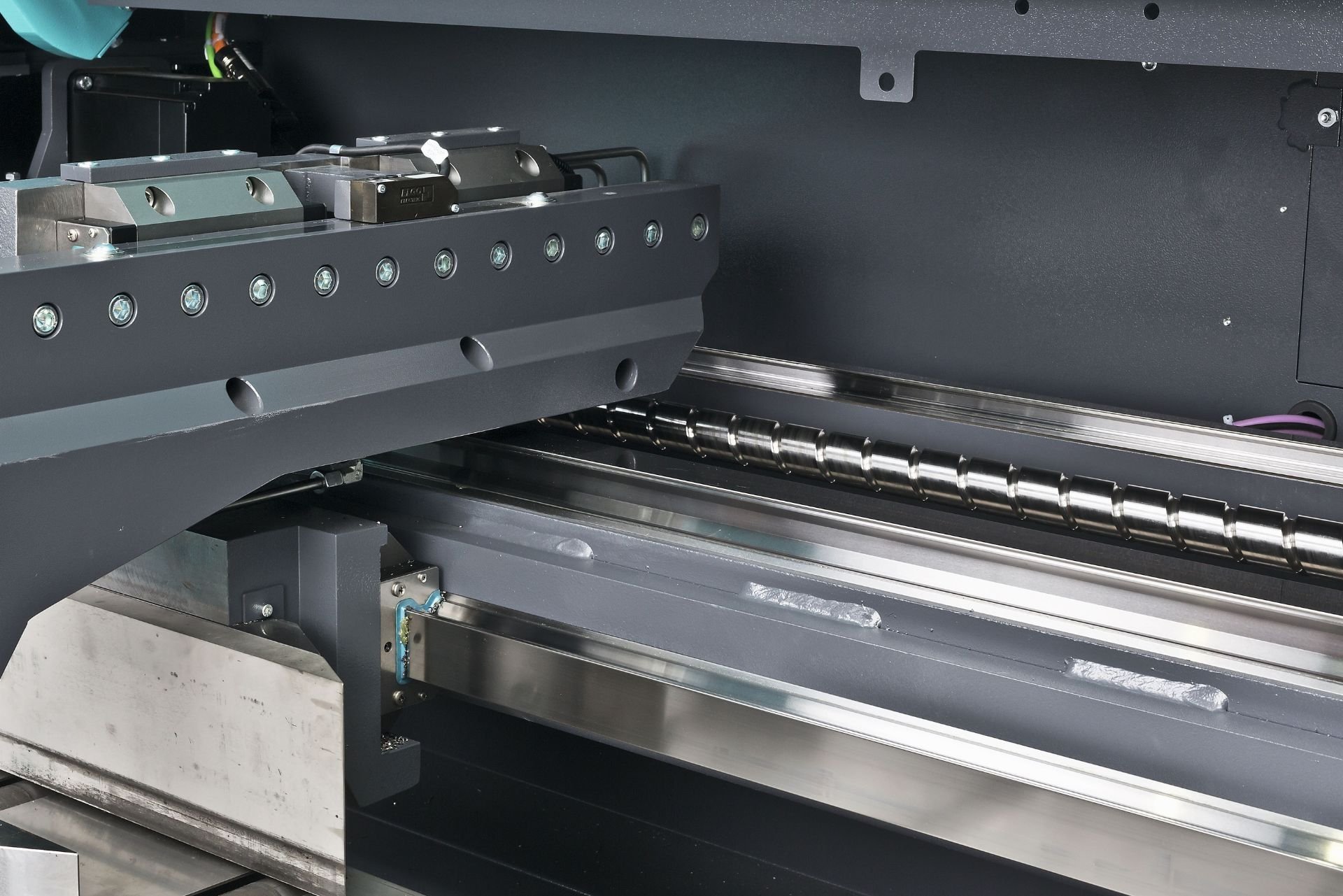

  • positionnement ultra-précis par servomoteur et vis à billes
  • guidage précis par guides linéaires

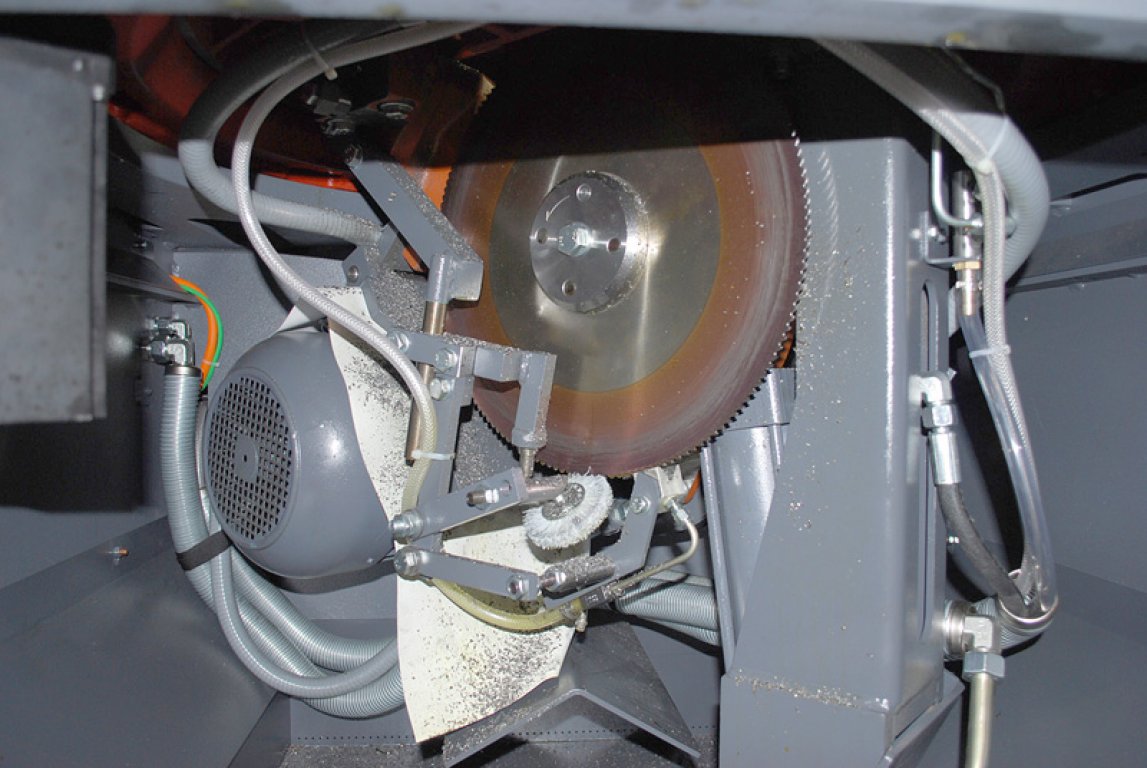

Durées de coupe très courtes

Durées de coupe très courtes

  • avance de la lame de scie jusqu’à 2.000 mm par minute pour tubes et profilés à paroi mince
  • réglage dynamique de l’avance

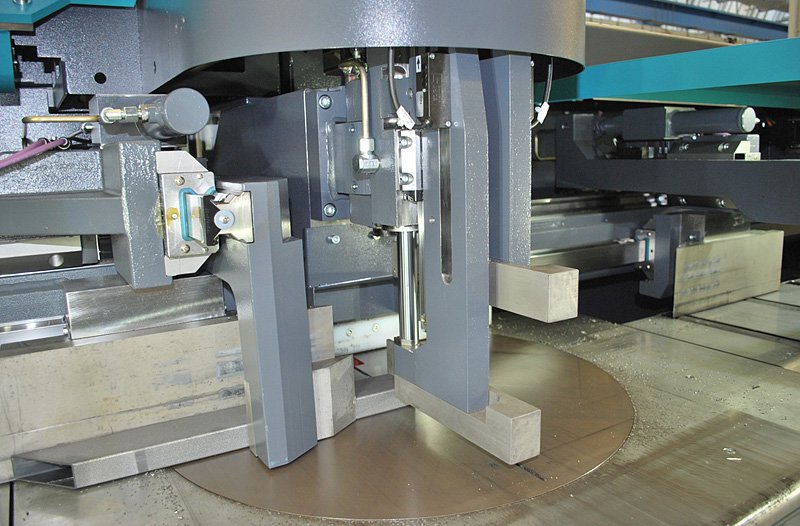

Déchets réduits et garantie de la productivité

Déchets réduits et garantie de la productivité

  • mesure automatique de la hauteur (standard) et de la largeur (en option) de la matière
  • la machine s’arrête si la matière ne correspond pas aux données programmées
  • correction de la longueur pour les coupes biaises (uniquement si mesure de la largeur en option))

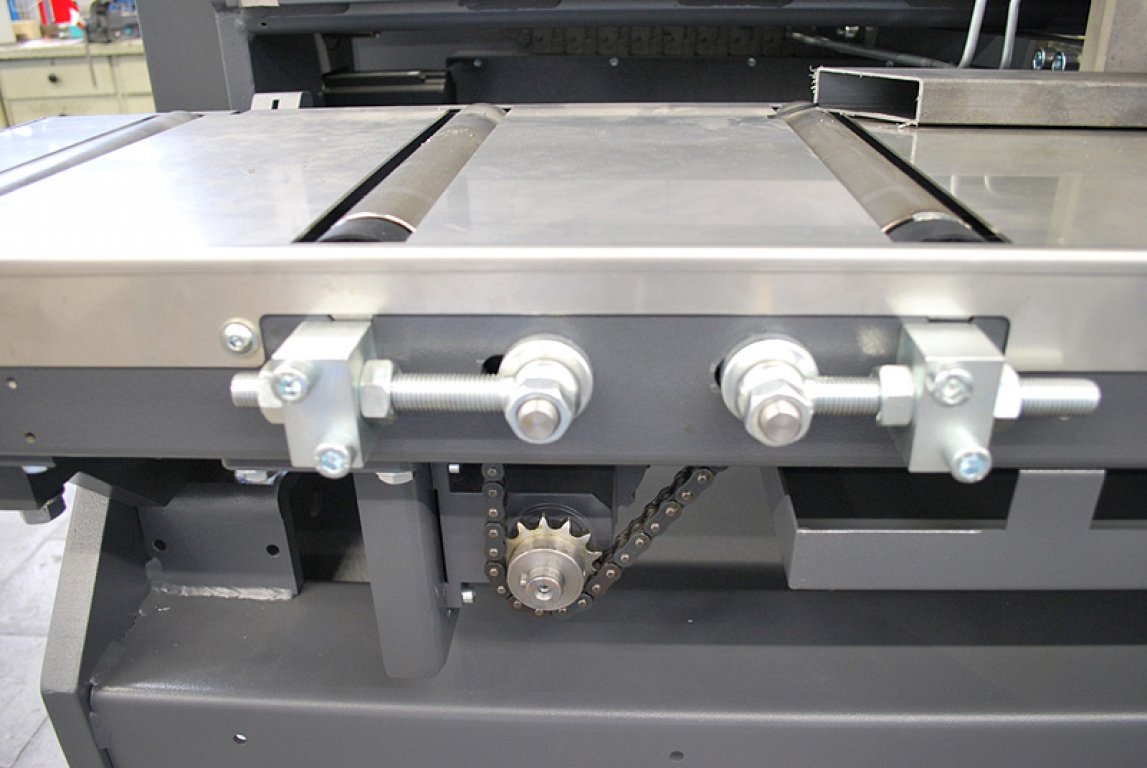

Durée de cycle courte

Durée de cycle courte

  • entraînement séparé des rouleaux du magasin et des rouleaux de la pince d’avance
  • changement de barre en-dehors du cycle
  • la nouvelle barre de matière est amenée en position de réserve pendant qu’une autre barre est traitée dans la scie
Lubrification minimale

Lubrification minimale

  • pièce pratiquement sèche
  • lubrification optimale de l’outil lors du sciage des profilés
  • peut être installé en plus du système de refroidissement par eau
  • surveillance du niveau du lubrifiant de micro-pulvérisation et par jet
  • longue durée de vie de la lame de scie

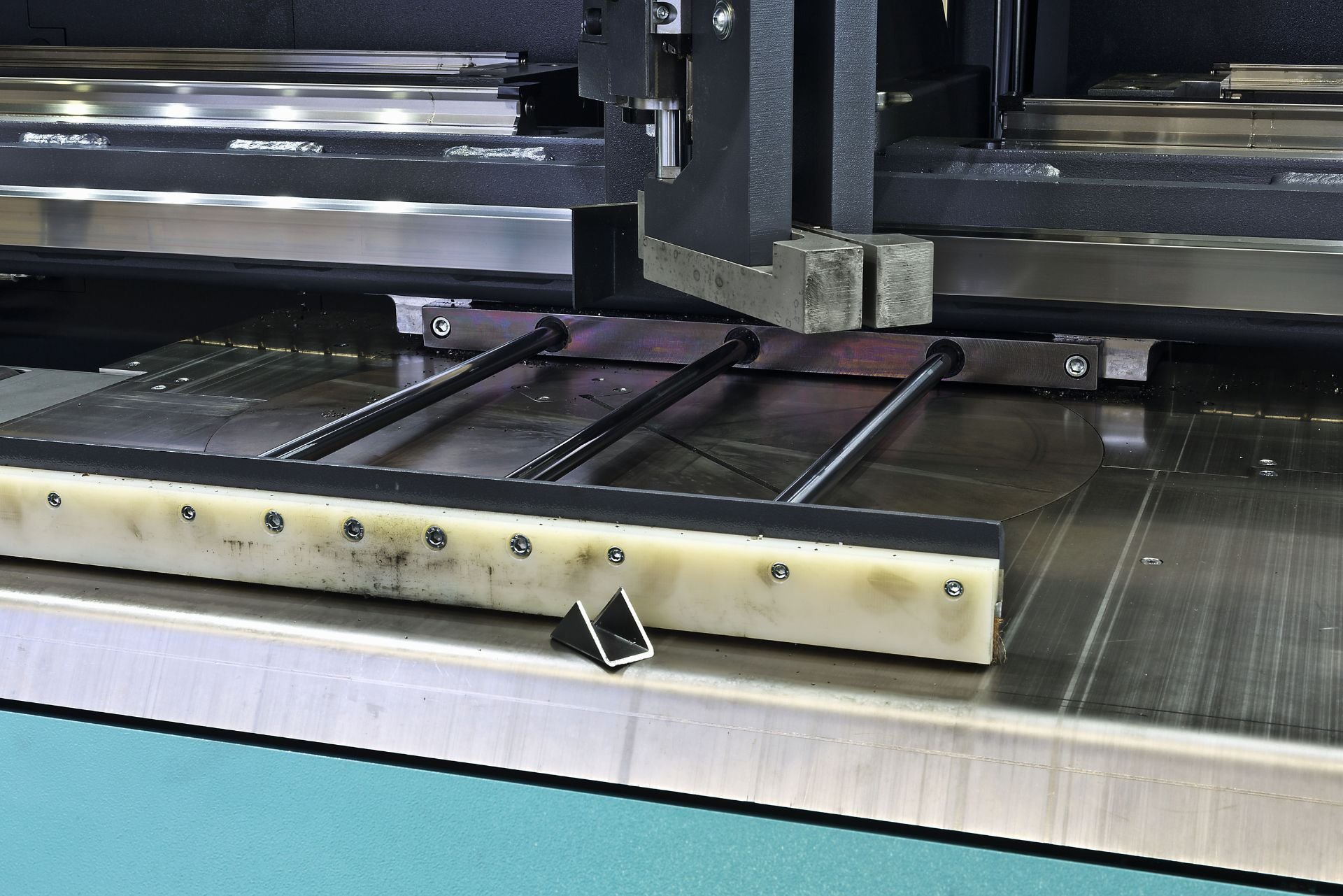

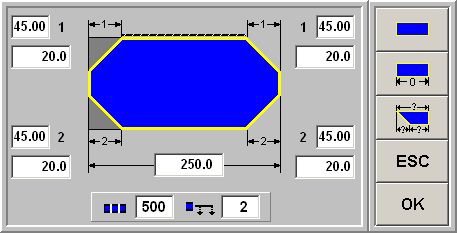

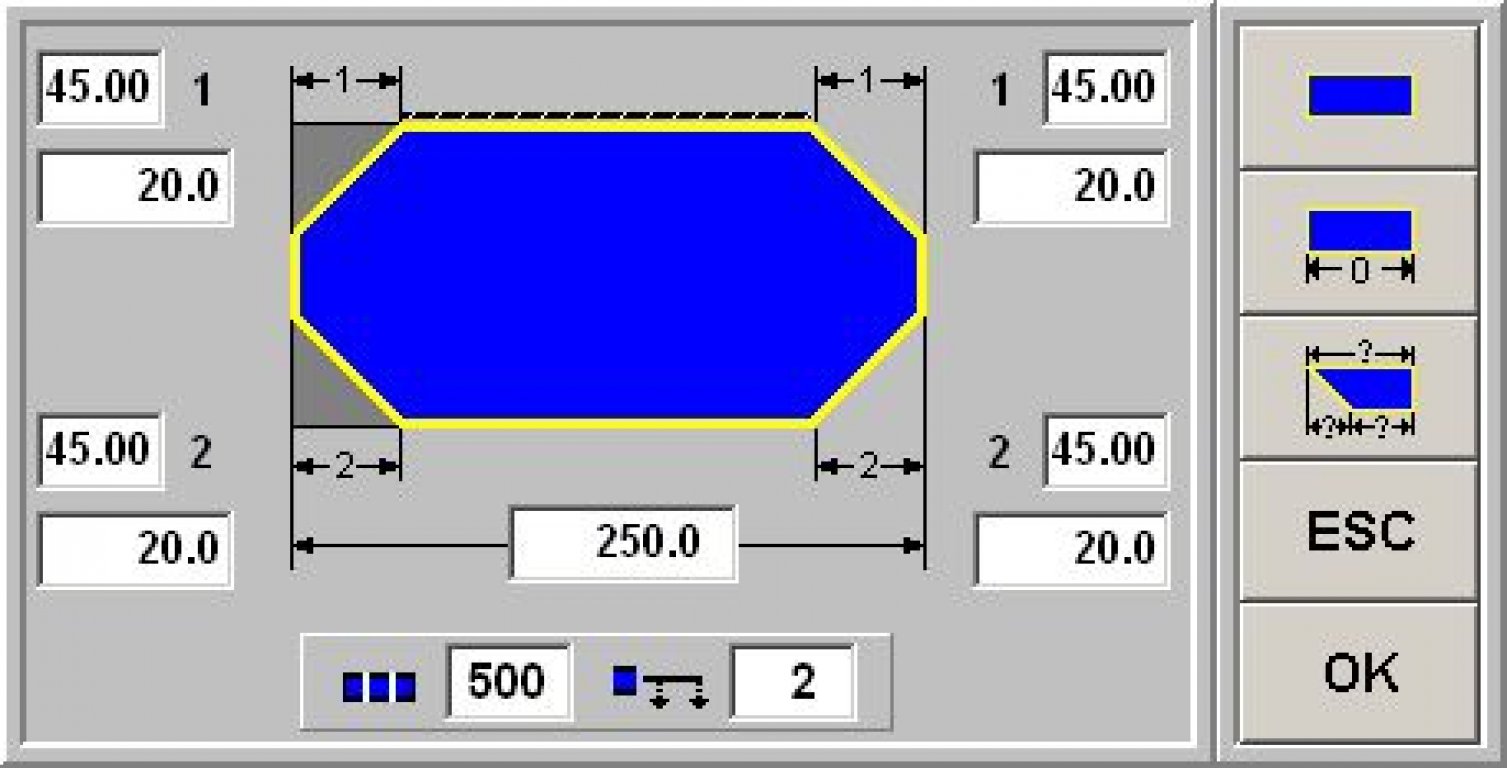

Moins d’étapes de travail

Moins d’étapes de travail

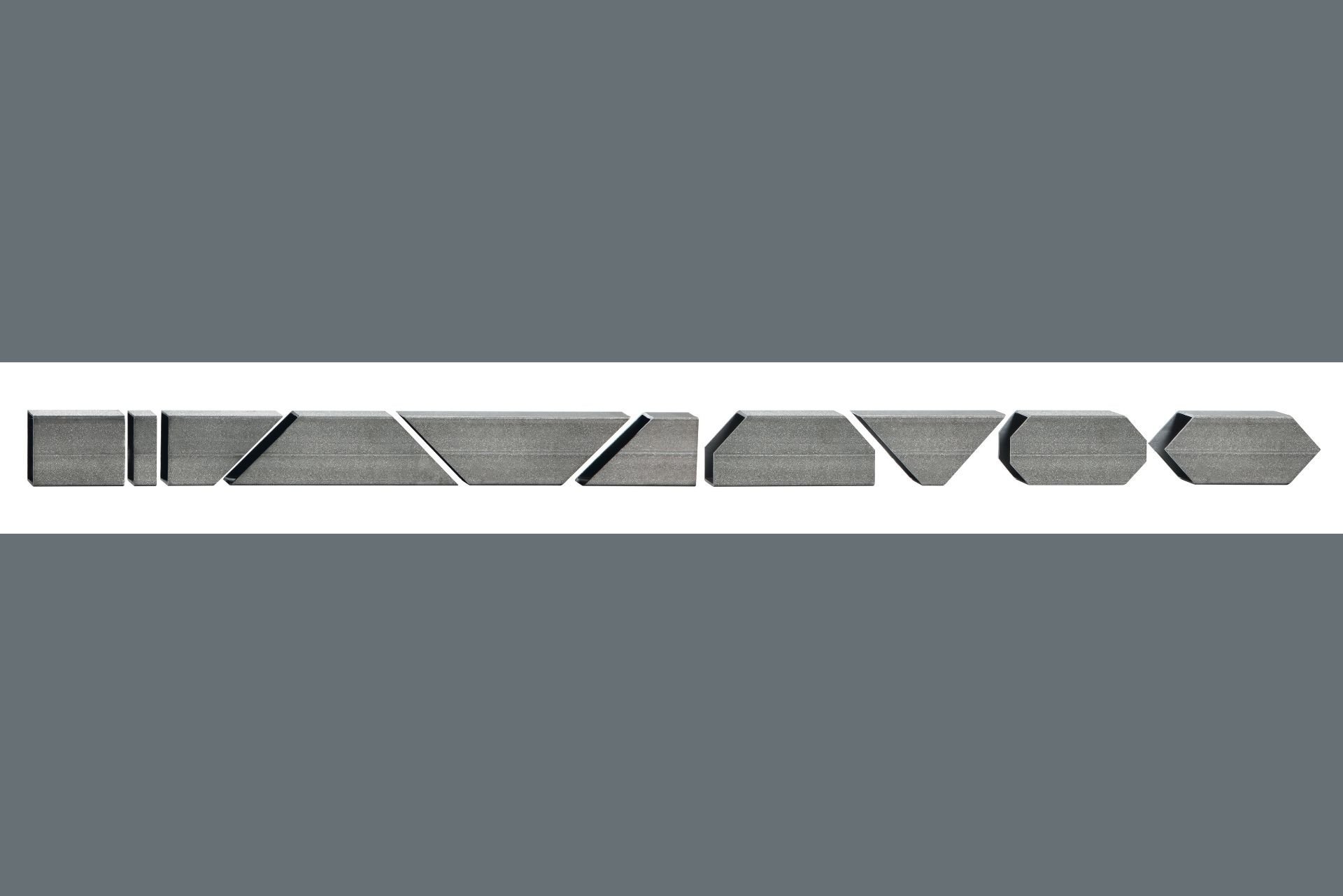

  • jusqu’à trois coupes possibles à l’avant et à l’arrière de la barre (profilé rectangulaire)
  • brosse d’évacuation pour éliminer les fausses pièces
Axe de perçage KDV

Axe de perçage KDV

  • degré d'automatisation le plus élevé possible
  • la broche de perçage est commandée rapidement et précisément par servomoteur via une vis à billes

Données techniques

Puissance moteurkW5,2 resp. 9,5
Poidskgapprox. 4.900
ProcédésSciage
LameØ mm460
Vitesse de coupem/min7-60 resp. 15-120
d'avance de la lame de sciemm/min0-1.000
Avance / retour rapidemm/min3.500
Capacité maxi.mm153
Capacité matière rectangulairemm140
Capacité fers platsmm250x75
Capacité matière rondemm153
Capacité profilésmm140x140
Capacité coupe biaise120°
OutilsOutils HSS
Degré d'automatisationEvacuation automatique
Évacuation automatique coupes d'affranchissement/chutes
Amenage automatique
Entièrement automatique
Classe matièreInox
Acier
Processus Travail des profils
Amenage matière course simplemm3.000
Amenage matière course multiplemm9.999

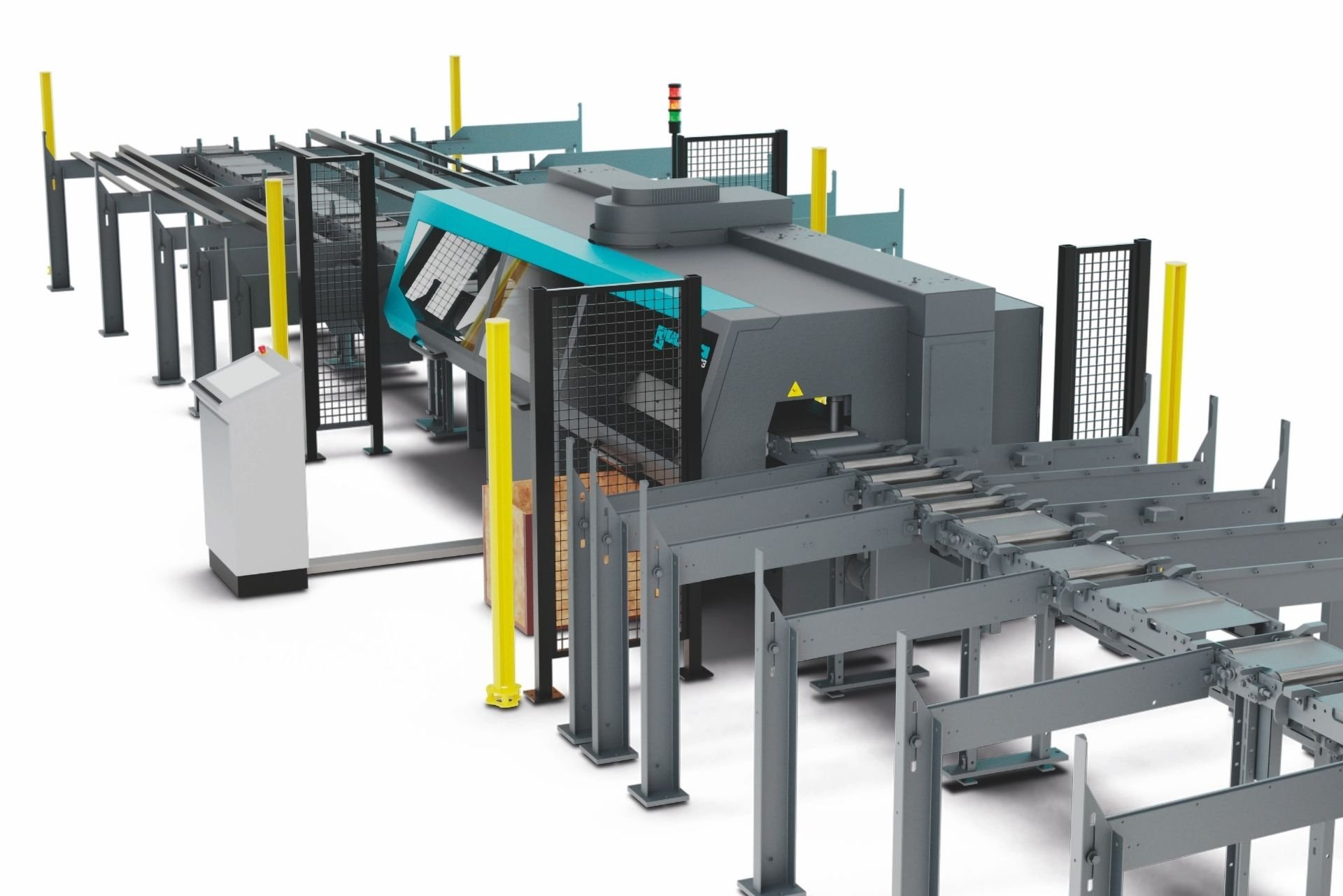

Amenage / Evacuation

Séparation automatique des barres

Séparation automatique des barres

Magasin à bottes VM
Amenage automatique des barres

Amenage automatique des barres

Magasin plat FM 1
Amenage automatique des barres

Amenage automatique des barres

Magasin incliné LM 1
Système de transport T3 pour scies circulaires

Système de transport T3 pour scies circulaires

  • Système d’amenage et d’évacuation de la matière pour scies circulaires
  • Rouleaux légers sur roulements à billes
  • Largeur utile 330 mm / diamètre des rouleaux 60 mm



Système de transport T4 pour scies circulaires

Système de transport T4 pour scies circulaires

  • Système d’amenage et d’évacuation de la matière pour scies circulaires
  • Rouleaux massifs sur roulements à billes, également disponibles avec moteur d'entrainement
  • Largeur utile 390 mm / diamètre des rouleaux 60 mm

PROFICUT

Logiciel moderne pour les scies KALTENBACH



PROFICUT - Commande machine simple, conviviale

PROFICUT - Commande machine simple, conviviale

  • Programmation des tâches par écran tactile couleur à grandes touches situé sur le pupitre de commande de la machine
  • Possibilité de sauvegarde d’un nombre important de commandes
  • Calcul automatique de la vitesse de coupe et d’avance par groupe de matière ou n°DIN (clé acier)
  • Représentation graphique de la matière sciée
  • Commande de la machine
PROFICUT - Base de données des profilés

PROFICUT - Base de données des profilés

  • Grande bibliothèque de profilés
  • Evolutive
  • Représentation graphique de la forme des pièces
PROFICUT  - Rapport des données de production

PROFICUT - Rapport des données de production

  • Enregistrement des temps de production nécessaires aux pièces unitaires et aux tâches complètes
PROFICUT - Transfert ou retour de données

PROFICUT - Transfert ou retour de données

  • Saisie des données directement sur le pupitre de commande de la machine
  • Importation de données en format DSTV ou DSTV+
  • Exportation des données des pièces déjà produites sous format de feedback DSTV dans un dossier choisi arbitrairement
