Produktportfolio

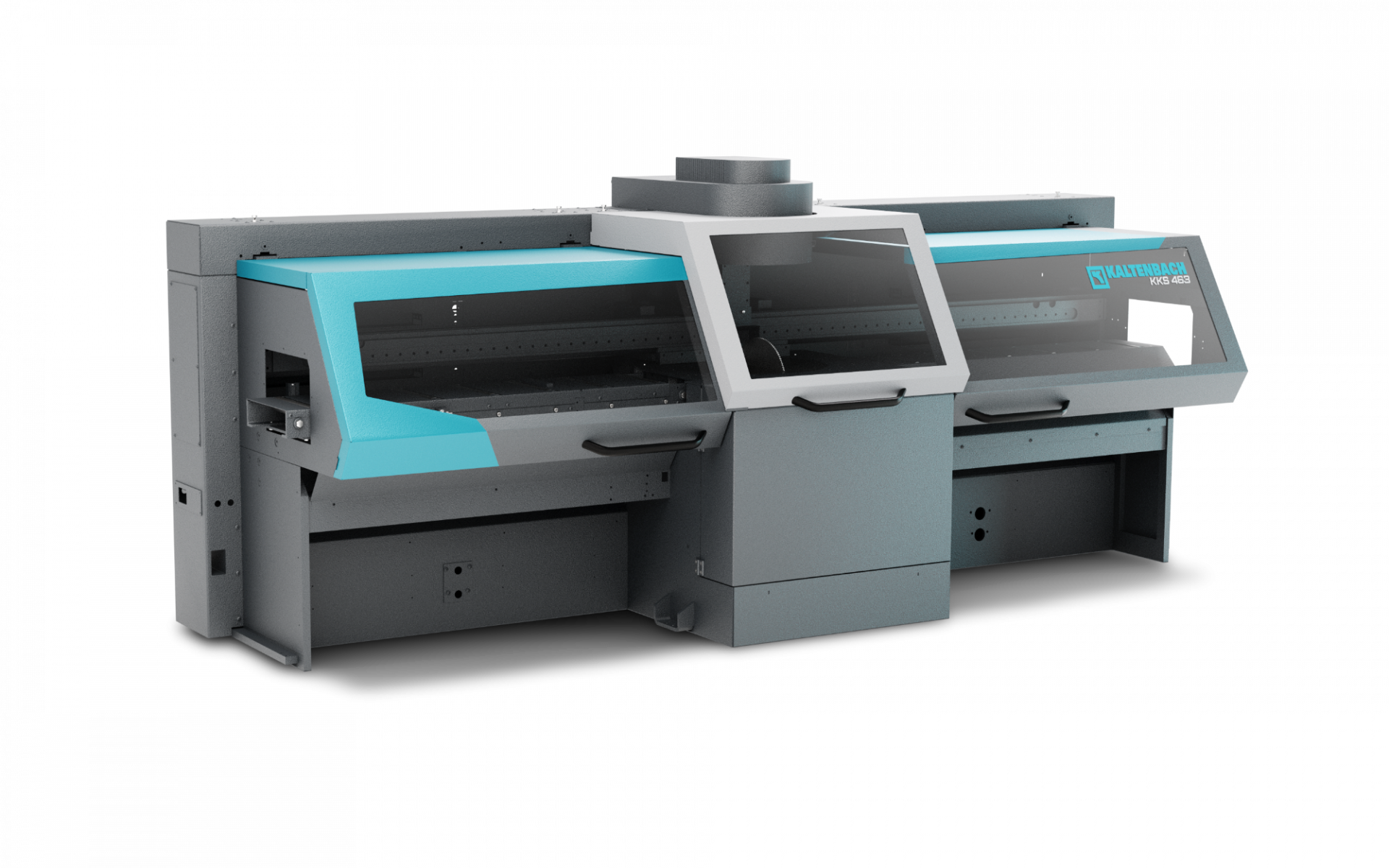

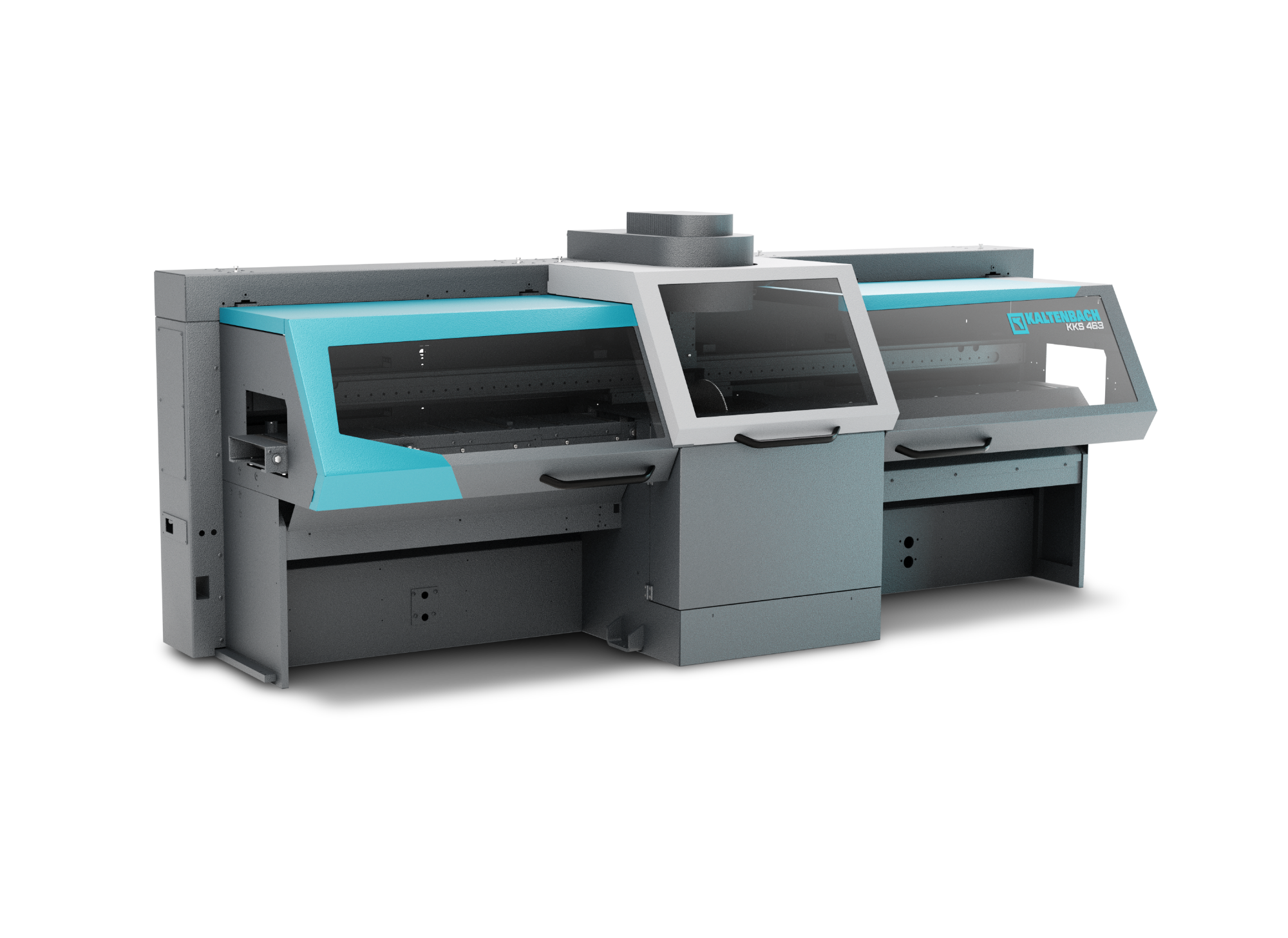

KKS 463 NA

Vollautomatische Universal-Kreissäge für Profile, Massivmaterial und Rohre
Arbeitsbereich [mm]: 153

Vorteile auf einen Blick

Automatische Verarbeitung von Flach-, Winkel-, Massivmaterial
Mehrfach Front- und Heckschnitte
Automatic calculation of the cutting speed and saw feed rate
Elektronische Schnitthöheneinstellung
Eilrücklauf des Sägeblattes
Minimale Reststücklängen
Automatische Abschnittsortierung
Einfach Bedienung und Programmierung über Touch-Screen

Präzise Schnitte
- Robuster, leistungsstarker Antrieb mit gehärteten und geschliffenen Schrägverzahnungen
- Hohe Laufruhe
Mitschwenkender Vertikalspannstock
- Mitschwenkender Vertikalspannstock bei Gehrungsschnitten
- Für optimale Materialspannung und kürzeste Reststücklängen
Automatische Nullpunkt-Erkennung
- Laserlichtschranke zur Anschnitterkennung
Hoher Automatisierungsgrad
- Automatisches Schwenken
- Automatische, programmgesteuerte Abarbeitung von Schnittfolgen
Hoher Automatisierungsgrad
- Messender Abschnittgreifer als zusätzliche Spannung während des Sägeschnittes
- Automatisches Absortieren von Anschnitten, Resten und Gutteilen
Maschinenbedienung mit modernster Software
- Maschinenbedienung über ein im Bedienpult integrierten Touch-Screen
- Eingabe von Schnittwinkel und Schnittgeschwindigkeit
- Einfacher Daten-Import und -Export
- Materialdatenbank mit werkseitigen Voreinstellungen
- Produktionsdatenreport und viele Auswertungsmöglichkeiten
- Ferndiagnose
Hohe Schnittleistung
- Automatische Berechnung der Vorschubgeschwindigkeit und Schnittgeschwindigkeit
- Vorschubbewegung über Hydraulikzylinder
Werkstückspannung
- Zu- und Abfuhrseite separat ansteuerbar
- Spanndruckreduzierung über Reduktionsventil
- Spannwegoptimierung über integriertes Messsystem
- Flexibel bei den Materialabmessungen
- Optimale Spannung bei Gehrungsschnitten
Automatisierter Sägeprozess
- Effiziente Abarbeitung von mittleren und großen Chargen
- Minimale Reststücklänge durch optimierte Greiferkontur
- Mehrfachhub für Abschnittlängen bis 9.999 mm
- Hochpräzise Positionierung über Servomotor und Kugelrollspindel
- Präzise geführt über Linearführungen
Kürzeste Schnittzeiten
- Sägeblattvorschub bis 2.000 mm pro Minute für dünnwandige Rohre und Profile
- Dynamische Vorschubregelung
Ausschussminimierung und Sicherung der Produktivität
- Automatische Materialhöhenvermessung und Materialbreitenvermessung (optional)
- Maschine stoppt wenn das Material den programmierten Daten nicht entspricht
- Längenkorrektur bei Gehrungsschnitten (nur bei optionaler Breitenvermessung)
Kurze Taktzeiten
- Separater Rollenbahnantrieb des Magazins und der Rollenbahn des Nachschubautomaten
- Stabwechsel erfolgt außerhalb der Taktzeit
- Neuer Materialstab auf Vorhalteposition, während ein anderer Stab abgearbeitet wird
Minimalmengenschmierung
- Nahezu trockenes Werkstück
- Optimale Schmierung des Werkzeuges beim Sägen von Profilen
- Zusätzlich zur Kühlwassereinrichtung installierbar
- Niveauüberwachung der Minimal- und Schwallschmierstoffe
- Hohe Standzeiten des Sägeblattes
Einsparung von Arbeitsschritten
- Bis zu drei Schnitte an Front- und Heckseite des Stabes möglich (Rechteck-Profil)
- Abschiebebürste zur Abfuhr der Zwickel
Bohrachse KDV
- Höchstmöglicher Grad an Automatisierung
- Bohrspindel wird über eine Kugelrollspindel schnell und präzise via Servomotor gesteuert
PROFICUT

Modernes Softwarepaket für Sägeanlagen von KALTENBACH
PROFICUT
Einfache, benutzerfreundliche Maschinenbedienung

Programmierung von Aufträgen über Farb-Touchscreen mit großflächigen Tastenfeldern direkt am Bedienpult der Maschine

Speichermöglichkeit für beliebig viele Sägeaufträge

Automatische Berechnung von Schnittgeschwindigkeit und Vorschub über Werkstoffgruppe oder DIN-Nr. (Stahlschlüssel)

Grafische Darstellung des Schnittmaterials

Bedienung der Maschine
PROFICUT
Profildatenbank

Umfangreiche Profilbibliothek

Einfach erweiterbar

Graphische Darstellung der Werkstückformen
PROFICUT
Produktionsdatenrapport

Aufzeichnung von Produktionszeiten einzelner Teile oder ganzer Aufträge
PROFICUT
Datenübertragung bzw. Datenrückmeldung

Dateneingabe direkt am Bedienpult der Maschine

Datenimport im DSTV- oder DSTV+-Format

Datenexport bereits produzierter Teile im DSTV-Feedbackformat in beliebiges Verzeichnis
Downloads
Flussdiagramm_Proficut_de (PDF, 0.03 MB)
Transportsystem T3 für Kreissägen
- Zur Materialzu- und -abführung bei Kreissägen
- Kugelgelagerte Leichtlaufrollen
- Nutzbreite 330 mm / Rollendurchmesser 60 mm
Automatische Stabtrennung
- Bundmagazin VM
- Zur Vorlagerung von Rund- und Vierkantmaterial im Bund
Automatische Stabzuführung
- Flachmagazin FM 1
- Hochflexibles Universalmagazin zur Vorlagerung nahezu aller Profilformen und Vollmaterial
- Unterschiedliche Belegtiefen verfügbar
Automatische Stabzuführung
- Lademagazin LM 1
- Zur Vorlagerung von Rund- und Vierkantmaterial
Transportsystem T4 für Kreissägen
- Zur Materialzu- und -abführung bei Kreissägen
- Kugelgelagerte Massivrollen, optional mit Antrieb lieferbar
- Nutzbreite 390 mm / Rollendurchmesser 60 mm
Kipprollenbahn
- Abschnitte können flexibel abgekippt werden
- Mittels "teach in" kann auf verschiedene Positionen abgekippt werden
ABQ
- Abschnittquerverteiler mit quertaktenden Ketten
- Zur automatischen Sortierung von Abschnitten nach vonre und hinten
