KDL 1318

型材钻孔机床

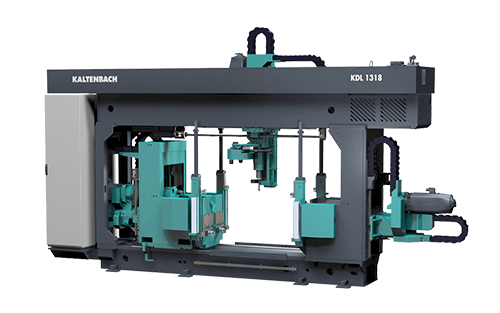

用于重型钢结构和钢材贸易的结实的高效钻孔机床 加工范围 [mm]: 1300 x 500 及刀具数: 18

显而易见的优势

  • 加工范围 (宽 x 高): KDL 1318: 1.300 × 500 mm
  • 两个水平钻孔单元和一个垂直钻孔单元安置在由稳定的焊接件构成的机床床架
  • 钻轴钻速可至 2.500 U/min.
  • 高效地钻孔至50mm,冲压中心和扩孔 (标准) - 攻丝 (可选)
  • 使用高速钢,硬质合金钢和完全硬质合金钢钻头
  • 三个钻头带有自动换刀系统 - 每个轴给有6个刀库位
  • 在4轴上的轮廓标识 (可选)
  • 与锯钻设备和钻切设备可结合
KDL 1318
借助钻削头上的铣刀进行材料标记

借助钻削头上的铣刀进行材料标记

  • 为焊接件安装参考轮廓
  • DSTV 数据输入
  • 使用高速硬合金刀具
  • 除了三根钻轴外,可从底部进行标记(第四面)
加工薄壁型材

加工薄壁型材

  • 钻削薄壁型材时,自动调整型材中心
自动夹紧和测量材料

自动夹紧和测量材料

  • 水平夹紧装置,带固定的和用长冲程夹紧缸移动的夹爪
  • 垂直夹紧装置,带四个用于将材料夹紧在支承辊上的压板
  • 夹紧装置测量型材的高度和长度,用于检查材料的横截面
  • 在钻削过程中最佳地固定工件
减少冷却润滑剂

减少冷却润滑剂

  • 对于带内部轴向空气供应的钻孔刀具和无内部冷却装置的刀具,通过进给接通冷
  • 却润滑
  • 只在钻削过程中自动接通冷却润滑
  • 润滑剂及压缩空气的最低用量
  • 通过控制台显示实现液位的电气监控
低磨损以及保养费用低

低磨损以及保养费用低

  • 双排列、无预应力直线导轨元件运行的钻削滑座
    钻削过程精密
  • 準確定位滾珠絲槓和伺服電機
用现代化的软件操作机器

用现代化的软件操作机器

  • 直接在控制台上图文显示过程
  • 简单的数据输入和输出
  • 带有出厂设置的材料数据库
  • 生产数据报告和若干评估方法
  • 远程诊断
  • uvm.
易于操作

易于操作

  • 自动持续清理切屑
  • 可双向安装
夾緊系統

夾緊系統

  • 強大可靠的夾緊系統,降低了振動,因而刀具壽命長
  • 智能材料與測量偏差度控制
刀具長度測量

刀具長度測量

  • 用擋光板自動刀具長度測定
  • 擋光板是自我清潔
  • 刀具長度。等採取快速和工作進給控制



刀具更换时间短

刀具更换时间短

  • 在所有钻孔单元上为各个常用的刀具尺寸自动换刀(3 x 6 刀库空间)
  • 换刀单元由盘式刀库组成,它直接固定在钻轴上,且随着钻孔滑座移动
  • 换刀自动与转速和进给值相结合
体积(长度x宽度x高度)mm6260 x 1190 x 3700
重量kg11.000
流程钻孔
轮廓标记

穿线
喂料mm/最低0-1.500
快速前进流/回流mm/最低0-15.000
工作区域最大mm1.300x500
型材工作区域mm1.300x500
工作区域最小mm60x10
垂直钻孔单元(Y 轴)1
水平钻孔单元(Z 轴与 W 轴)2
钻孔直径mm8-50
每根轴的刀具数量6
每根轴的驱动功率kW34,5
主轴转速最大最低-1150-2.500
刀具硬质合金刀具
HSS 刀具
整体硬质合金刀具
自动化程度自动化程度
自动化出料
全自动
材料等级锯切
工艺型材加工

辊式输送机的连接

辊式输送机的连接

  • 液压控制的起重横梁可向两个方向上下移动
  • 驱动系统采用频率控制的无级变速电机
  • 每组叉车均有自己的液压设备
沉重钢结构的材料仓储

沉重钢结构的材料仓储

  • 带链爪的牵引链
  • 驱动系统采用频率控制的无级变速电机
进料端的基本测量系统

进料端的基本测量系统

  • 通过带绝对式编码器的伺服电机实现定位驱动。
  • 通过机器软件实现自动 NC 定位。
  • 自动推板(可选)允许独立式锯切机加工层片和料束。

    适用领域:
  • 锯切机、钻机和锯床钻机

  • 单杆、层片和料束(仅独立式锯切机)
  • 双 T 型梁、L 型钢、U 型钢、矩形管以及 20 mm 以上的扁钢(10 mm 可选)
进料端的通用测量系统

进料端的通用测量系统

  • 通过机器软件实现自动 NC 定位
  • 通过带绝对式编码器的伺服电机实现定位驱动
  • 自动推板(可选)允许独立式锯切机加工层片和料束。
  • 为测量不同型材的截面,可通过液压调整高度。

进料端节省空间的测量系统

进料端节省空间的测量系统

  • 通过带绝对式编码器的伺服电机实现定位驱动
  • 通过机器软件实现自动 NC 定位。
  • 自动推板(可选)允许独立式锯切机加工层片和料束
  • 为测量不同型材的截面,可通过液压调整高度
  • 前后夹扣间测量位置的自动转换

PROFILINE

KALTENBACH 专用于钻孔和钻锯设备的现代化软件包



PROFILINE - 简单易用的机床操作

PROFILINE - 简单易用的机床操作

  • 带大键区的彩色触屏直接位于机床的操作台上,通过该彩色触屏进行任务编程
PROFILINE - 任务管理器

PROFILINE - 任务管理器

  • 添加、复制和删除任务
  • 图形显示任务内的各个位置
PROFILINE  - 形状数据库

PROFILINE - 形状数据库

  • 全面的形状数据库
  • 可以轻松扩展
  • 图形显示工件形状
PROFILINE - 刀具管理器

PROFILINE - 刀具管理器

  • 按照刀具型号和直径配备刀具更换装置
  • 针对转速档和进给值分配钻孔直径
PROFILINE - 生产数据报告

PROFILINE - 生产数据报告

  • 记录各个零件或整个任务的生产时间
PROFILINE - 数据传输和数据反馈

PROFILINE - 数据传输和数据反馈

  • 直接在机床操作台上输入数据
  • 以 DSTV 或 DSTV+ 格式导入数据
  • 以 DSTV 反馈格式将已完成生产的零件的数据导出到任意目录中
