Kaltenbach

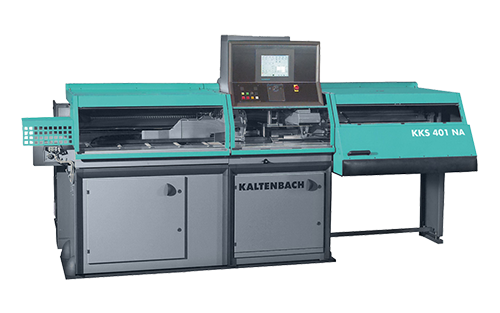

KKS 401 NA

SCIES CIRCULAIRES

Scie universelle automatique pour matières jusqu’à Ø 150mm

Vidéo

Les avantages en un coup d'œil

  • Lame de scie standard : Ø 450 mm
  • Réglage coupes biaises +/- 60 degrés
  • Sciage automatique des fers plats, cornières, matériaux pleins, tubes et profilés spéciaux
  • Flux de copeaux optimal par le principe Kaltenbach "lame ascendante"
  • Haute qualité de coupe par bridage de la matière des deux côtés de la lame et calcul automatique de la vitesse optimale de coupe et d'avance
  • Temps de coupe et de cycle court par réglage électronique de la hauteur de coupe et retour rapide de la lame
  • Chutes minimales par système de pince spéciale
  • Triage automatique des pièces
  • Commande et programmation simple via écran tactile

Machines alternatives

KKS 401 NA
Degré d’automatisation élevé

Degré d’automatisation élevé

  • la pince d’évacuation sert de serrage supplémentaire pendant le sciage
  • triage automatique des affranchissements, des restes et des bonnes pièces
Reconnaissance automatique du point d’origine

Reconnaissance automatique du point d’origine

  • degré d’automatisation élevé pour les tâches de sciage préréglées, par exemple en cas de magasin monté en amont
Sciage automatisé

Sciage automatisé

  • usinage efficace des charges moyennes à lourdes
  • restes de longueur minimale grâce à un contour de préhension optimisé
  • course multiple pour des longueurs de coupe jusqu’à 9.999 mm
  • positionnement ultra-précis par servomoteur et vis à billes
Degré d’automatisation élevé

Degré d’automatisation élevé

  • basculement automatique entre deux angles
  • traitement des séquences de coupe automatique et commandé par programme
Rendement de coupe élevé

Rendement de coupe élevé

  • détermination automatique de la vitesse d’avance et de la vitesse de coupe au moyen du numéro DIN ou du groupe de nuances
  • mouvement d’avance par vérin hydraulique
Coupes précises

Coupes précises

  • engrenage puissant, robuste avec des roues à denture hélicoïdale, trempées et rectifiées
  • fonctionnement silencieux
Serrage des pièces

Serrage des pièces

  • course 160 mm
  • mors de grande surface pour un serrage sûr de part et d’autre de la lame de scie
  • flexible pour la mesure des matières surtout dans les grandes dimensions
Puissance moteurkW4,0 resp. 5,5
Poidskgapprox. 4.000
ProcédésSciage
LameØ mm450
Vitesse de coupem/min7-43, resp. 15-75
Avancemm/min0-1.000
Avance / retour rapidemm/min3.500
Capacité maxi.mm150
Capacité matière rectangulairemm140
Capacité fers platsmm240x80
Capacité matière rondemm150
Capacité profilésmm140x140
Capacité coupe biaise30°-90°-30°
OutilsOutils HSS
Degré d'automatisationAmenage automatique
Evacuation automatique
Évacuation automatique coupes d'affranchissement/chutes
Entièrement automatique
Classe matièrePerçage
Sciage
Processus Travail des profils
Amenage matière course simplemm1.000
Amenage matière course multiplemm9.999
Séparation automatique des barres

Séparation automatique des barres

  • Pour le pré-stockage de matières rondes ou rectangulaires identiques
  • Débit plus important grâce à l’amenage automatique des barres unitaires
  • Disponible à gauche et à droite
Amenage automatique des barres

Amenage automatique des barres

Magasin plat FM 1
Amenage automatique des barres

Amenage automatique des barres

Magasin incliné LM 1
Système de transport T3 pour scies circulaires

Système de transport T3 pour scies circulaires

  • Système d’amenage et d’évacuation de la matière pour scies circulaires
  • Rouleaux légers sur roulements à billes
  • Largeur utile 330 mm / diamètre des rouleaux 60 mm



Système de transport T4 pour scies circulaires

Système de transport T4 pour scies circulaires

  • Système d’amenage et d’évacuation de la matière pour scies circulaires
  • Rouleaux massifs sur roulements à billes, également disponibles avec moteur d'entrainement
  • Largeur utile 390 mm / diamètre des rouleaux 60 mm

PROFICUT

Logiciel moderne pour les scies KALTENBACH



PROFICUT - Commande machine simple, conviviale

PROFICUT - Commande machine simple, conviviale

  • Programmation des tâches par écran tactile couleur à grandes touches situé sur le pupitre de commande de la machine
PROFICUT - Base de données des profilés

PROFICUT - Base de données des profilés

  • Grande bibliothèque de profilés
  • Evolutive
  • Représentation graphique de la forme des pièces
PROFICUT  - Rapport des données de production

PROFICUT - Rapport des données de production

  • Enregistrement des temps de production nécessaires aux pièces unitaires et aux tâches complètes
PROFICUT - Transfert ou retour de données

PROFICUT - Transfert ou retour de données

  • Saisie des données directement sur le pupitre de commande de la machine
  • Importation de données en format DSTV ou DSTV+
  • Exportation des données des pièces déjà produites sous format de feedback DSTV dans un dossier choisi arbitrairement
