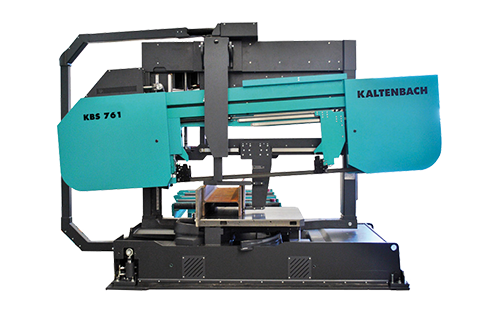

KBS 761 DG

SCIES à RUBAN

Scie à ruban à coupes biaises rapide et à haut rendement pour les profilés de construction métallique. Capacité à 90° [mm]: 750 x 500

Vidéo

Les avantages en un coup d'œil

  • Capacité(b x h): 750 x 500 mm
  • Scie verticale stable sur portique équipé de guidages sans jeu
  • NOUVEAU: AFC (Auto Feed Control) réglage de l'inclinaison de l'archet automatiquement en fonction de la coupe
  • Nouveau: Vitesse d'avance électromécanique avec vis à billes et servomoteur
  • Nouveau: Serrage et mesure du profilé automatique

Machines alternatives

KBS 761 DG
Remplacement du ruban facilité

Remplacement du ruban facilité

  • accès facile pour le remplacement du ruban
  • manipulation simple et conviviale
  • diminution des temps non productifs
Ménagement du ruban de la scie

Ménagement du ruban de la scie

  • mesure dans les deux guidages du ruban
  • présélection et affichage de la pression sur le bâti de la scie
  • vitesse d’avance autoréglable pour les longueurs d’intervention les plus diverses
Transport de la matière sans contact par la table de sciage

Transport de la matière sans contact par la table de sciage

  • descente hydraulique de la machine complète sous le niveau du convoyeur après terminaison du cycle de sciage
  • protection de la table de sciage et de la pièce lors du transport
Contrôle de la matière par étau

Contrôle de la matière par étau

  • serrage hydraulique des profilés à l’intérieur de la commande automatique du cycle (serrage, sciage, desserrage)
  • étaux comprenant des vérins course longue et des règles de mesures absolues intégrées
  • serrage de la pièce directement à côté du ruban pour des coupes précises même sur des pièces très courtes
  • contrôle de la matière et compensation automatique des valeurs consignes/réelles – le cas échéant, affichage de l’erreur en texte clair sur le pupitre de commande
  • possibilité de serrage et de sciage par couches et par paquets
Délestage du ruban à l’arrêt

Délestage du ruban à l’arrêt

  • surveillance électronique et réduction automatique de la tension de serrage lorsque le ruban est à l’arrêt
  • coupure automatique de l’entraînement de la scie en cas de rupture du ruban
  • longue durée de vie du ruban
Représentation visuelle de l’arête de coupe

Représentation visuelle de l’arête de coupe

  • déplacement de la matière de visu en avance lente au moyen du bouton de commande situé sur le bâti de la scie
  • sciage sur amorce possible
Pièce pratiquement sèche

Pièce pratiquement sèche

  • système de micro-dosage avec surveillance du niveau et de la pression pour assurer la fonctionnalité du système de lubrification
  • lubrification optimale de l’outil lors du sciage de profilés
  • les lubrifiants n’ont pas besoin d’être éliminés
  • longue durée de vie du ruban de la scie
Réglage très rapide et précis des coupes biaises

Réglage très rapide et précis des coupes biaises

  • réglage sur le pupitre de commande
  • réglage des angles par servomoteur, avec engrenage planétaire et codeur absolu
  • serrage hydraulique, automatique de la machine après avoir atteint la valeur réglée des coupes biaises
  • diminution des temps non productifs lors des changements d’angle
Réduction de la durée de sciage jusqu’à 50%

Réduction de la durée de sciage jusqu’à 50%

  • adaptation automatique de l’inclinaison du ruban aux différentes sections de profils avec le but de réduire au maximum la longueur en prise du ruban dans la matière
  • axe de positionnement supplémentaire pour le bâti de la scie, fonction des guidages spéciaux sur le portique
  • vitesse d’avance plus élevée – durées de coupe plus courtes
Nouveau : utilisation de rubans en carbure

Nouveau : utilisation de rubans en carbure

  • forte puissance d’entraînement en vue d’augmenter la vitesse de coupe
  • avance du ruban par vis à billes et servomoteur, réglage en continu par codeur absolu sur le pupitre de commande isolé
  • avance stable, constante et reproductible
  • utilisation alternative d’outils carbure ou HSS
  • rendement de coupe plus élevé avec des rubans en carbure
Puissance moteurkW12,9
Dimensions (L x l x h) mm4080 x 1434 x 2650
Poidskg5.500
ProcédésSciage
Rubanmm8.320 x 54 x 1,6
Inclinaison ruban°1,5-10
Puissance moteurkW12,9
Vitesse de coupem/min15-180
Avancemm/min0-600
Avance / retour rapidemm/min6.000
Capacité maxi.mm750 x 500
Capacité profilésmm750 x 500
Capacité mini.mm30x10
Capacité coupe biaise-40°/90°/+30°
OutilsBi-métal
Outils carbure
Degré d'automatisationAmenage automatique
Evacuation automatique
Évacuation automatique coupes d'affranchissement/chutes
Entièrement automatique
Classe matièreSciage
Processus Travail des profils
Travail en paquet
Travail en nappe
Système de transport T 13 pour la construction métallique et le négoce en produits sidérurgiques

Système de transport T 13 pour la construction métallique et le négoce en produits sidérurgiques

  • Système d’amenage et d’évacuation de la matière
  • Construction mécano-soudée robuste avec rouleaux de transport massifs sur roulements à billes sans entretien
  • Entraînement des rouleaux du côté amenage et évacuation par un moteur contrôlé par variateur de fréquence

Raccordement aux rouleaux de grenaillage

Raccordement aux rouleaux de grenaillage

  • Chariot hydraulique mobile vers le haut et le bas mouveable dans les deux directions
  • Système d’entraînement par motoréducteur sans à coups contrôlé par variateur de fréquence
  • Chaque support de convoyage dispose de son propre groupe hydraulique
Transporteur transversal rapide

Transporteur transversal rapide

  • Stockage de matière de construction métallique lourde
  • Barres de glissement en plastique (polyamide) pour un transport transversal silencieux
  • Chaîne de transfert avec griffe
  • Système d’entraînement par motoréducteur sans à coups contrôlé par variateur de fréquence
Système de mesure de base pour l’amenage

Système de mesure de base pour l’amenage

  • Positionnement via un entraînement par servomoteur à codeur absolu
  • Positionnement NC automatique via logiciel machine
  • Des plaques butoir supplémentaires (en option) permettent aux lignes de sciage de couper en nappes et en paquets.



Système de mesure universel pour l’amenage

Système de mesure universel pour l’amenage

  • Positionnement via un entraînement à servomoteur et codeur absolu
  • Positionnement NC automatique via logiciel machine
  • Plaques butoirs supplémentaires (en option) permettent aux lignes de sciage de couper en nappes et en paquets.
  • Réglage hydraulique de la hauteur pour une saisie de diverses sections de profilés.







Système de mesure compact pour l’amenage

Système de mesure compact pour l’amenage

  • Positionnement via un entrainement par servomoteur à codeur absolu
  • Positionnement NC automatique via logiciel machine
  • Des plaques butoir supplémentaires (en option) permettent aux lignes de sciage de couper en nappes et en paquets
  • Réglage hydraulique de la hauteur pour une saisie de diverses sections de profilés.
  • Basculement automatique de la pince arrière à la pince avant du chariot



Système de mesure universel pour les scies, côté évacuation

Système de mesure universel pour les scies, côté évacuation

  • Positionnement via moteur avec variateur de fréquence et codeur absolu
  • Positionnement NC automatique via logiciel machine
  • Levée et descente rapide du bras
  • Rallonge manuelle pour coupe des pièces courtes



Système de mesure universel pour les scies, côté évacuation

Système de mesure universel pour les scies, côté évacuation

  • Positionnement via entrainement à servomoteur et codeur absolu
  • Positionnement NC automatique via logiciel machine
  • Levée et descente rapide du bras
  • Rallonge coulissante automatique pour couper des pièces courtes
  • Pour les pièces de poids supérieur à 8 t, possibilité d’avoir recours à des vérins de freinage supplémentaires (en option)





Transporteur transversal silencieux

Transporteur transversal silencieux

En soulevant légèrement la matière grâce à des rouleaux revêtus de polyamide, intégrés dans le convoyeur à rouleaux, il est possible de réduire considérablement les nuisances sonores dues au frottement „acier sur acier“ lors du transport transversal des profilés. Ce nouveau système est une technique de transport révolutionnaire dans la construction métallique / négoce d'acier.

  • activation entièrement automatique
  • contribue à une plus grande sécurité dans le travail et protège l’homme et l’environnement



PROFILINE

Logiciel moderne pour les perceuses et perceuses-scies KALTENBACH



PROFILINE - Commande machine simple, conviviale

PROFILINE - Commande machine simple, conviviale

  • Programmation des tâches par écran tactile couleur à grandes touches situé sur le pupitre de commande de la machine
PROFILINE - Gestionnaire de tâches

PROFILINE - Gestionnaire de tâches

  • Etablir, copier et effacer des tâches
  • Représentation graphique des positions individuelles d’une tâche
PROFILINE  - Base de données des profilés

PROFILINE - Base de données des profilés

  • Grande bibliothèque de profilés
  • Evolutive
  • Représentation graphique de la forme des pièces
PROFILINE - Gestionnaire des outils

PROFILINE - Gestionnaire des outils

  • Garnissage du chargeur d’outils en fonction du type et du diamètre des outils
  • Attribution des diamètres de perçage aux vitesses de rotation et aux valeurs d’avance
PROFILINE - Rapport des données de production

PROFILINE - Rapport des données de production

  • Enregistrement des temps de production nécessaires aux pièces unitaires et aux tâches complètes
PROFILINE - Transfert ou retour de données

PROFILINE - Transfert ou retour de données

  • Saisie des données directement sur le pupitre de commande de la machine
  • Importation de données en format DSTV ou DSTV+
  • Exportation des données des pièces déjà produites sous format de feedback DSTV dans un dossier choisi arbitrairement

* Requis
