Kaltenbach

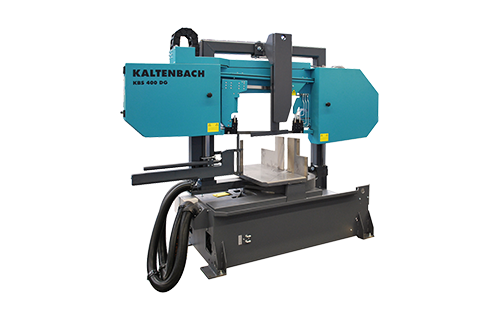

KBS 400 DG

SCIES à RUBAN

Scie à ruban à coupes biaises pour profilés légers à moyens. Capacité à 90° [mm]: 400 x 350

Les avantages en un coup d'œil

  • Capacité (l x h) : 400 × 350 mm
  • Scie verticale stable sur portique équipé de guidages sans jeu
  • Coupes unitaires, en nappes ou en paquets
  • Haute durée de vie du ruban et excellente qualité de coupe par inclinaison du ruban
  • Rendement de coupe élevé grâce à un moteur d'entraînement puissant

Machines alternatives

KBS 400 DG
Régulation hydraulique automatique de la pression de coupe

Régulation hydraulique automatique de la pression de coupe

  • mesure dans les deux guidages
  • présélection de la pression réglable sur le bâti de la scie
  • vitesse d’avance autoréglable pour les longueurs de coupe les plus diverses
Pupitre de commande avec affichage

Pupitre de commande avec affichage

  • commande de la scie par un affichage à touches intégré dans le pupitre de commande
  • touches de commande machine pour les fonctions manuelles et la saisie de la vitesse de coupe
Etau horizontal et vertical

Etau horizontal et vertical

  • serrage hydraulique des profilés dans la commande automatique du cycle (serrage, sciage, desserrage)
  • serrage de la pièce à proximité directe du ruban de la scie pour des coupes précises même de pièces courtes
  • possibilité de serrage et de sciage par couches et par paquets
Serrage hydraulique du ruban

Serrage hydraulique du ruban

  • surveillance électronique et réduction automatique de la tension de serrage lorsque le ruban est à l’arrêt
  • coupure automatique de l’entraînement de la scie en cas de rupture du ruban
  • longue durée de vie du ruban
Laser (en option)

Laser (en option)

  • déplacement de la matière de visu en avance lente au moyen du bouton de commande situé sur le bâti de la scie
  • sciage sur amorce possible
Lubrification par micro-pulvérisation

Lubrification par micro-pulvérisation

  • lubrification optimale de l’outil lors du sciage des profilés
  • peut être installée en complément du système de refroidissement par eau
  • les lubrifiants n’ont pas besoin d’être éliminés
  • longue durée de vie du ruban
Réglage des angles de coupe commandé par NC (en option)

Réglage des angles de coupe commandé par NC (en option)

  • réglage sur le pupitre de commande isolé
  • mesure par codeur absolu et moteur contrôlé par variateur de fréquences
  • serrage hydraulique automatique de la machine après atteinte de l’angle réglé
  • réduction des temps non productifs lors des changements d’angle
Entraînement du ruban (3,0 kW) / avance du ruban

Entraînement du ruban (3,0 kW) / avance du ruban

  • entraînement puissant en vue d’augmenter la vitesse de coupe
  • avance du ruban réglable en continu monté directement sur  l‘archet
  • ongue durée de vie du ruban même avec des dimensions de matière très variées
Système de surveillance de la coupe (en option)

Système de surveillance de la coupe (en option)

  • Contrôle de la course du ruban dans la pièce à couper lorsque le ruban s’émousse.
  • Saisie des valeurs limites sur le pupitre de commande et interruption du cycle en cas de dépassement des valeurs.
  • Qualité de coupe élevée, pas de déchets de matière.
Réglage de l’angle de coupe

Réglage de l’angle de coupe

  • réglage manuel des coupes biaises
  • affichage numérique de l’angle
  • serrage hydraulique par bouton poussoir sur la scie
Brosse chasse copeaux

Brosse chasse copeaux

  • la brosse dispose d’un entraînement séparé par moteur triphasé
  • longue durée de vie du ruban et bonne qualité de coupe
ProcédésSciage
Rubanmm5.730x34x1,1
Inclinaison ruban°3
Puissance moteurkW3,0
Vitesse de coupem/min15-90
Dimensions (L x l x h) mm2.710 x 1.200 x 2.150
Avancemm/min300
Avance / retour rapidemm/min2.500
Poidskg2.300
Capacité maxi.mm400 x 350
Capacité matière rectangulairemm400x350
Capacité profilésmm400x350
Capacité mini.mm10x10
Capacité coupe biaise -45°/90°/+30°
OutilsBi-métal
Degré d'automatisationAmenage automatique
Evacuation automatique
Classe matièreAcier
Processus Travail des profils
Travail en paquet
Travail en nappe
Convoyeur à rouleaux modulable et extensible T 13

Convoyeur à rouleaux modulable et extensible T 13

  • Système d’amenage et d’évacuation de la matière
  • Construction mécano-soudée robuste avec rouleaux de transport massifs sur roulements à billes sans entretien
  • Entraînement des rouleaux du côté amenage et évacuation par un moteur contrôlé par variateur de fréquence

Convoyeur transversal à chariot lift (alternative au convoyeur transversal à chaîne)

Convoyeur transversal à chariot lift (alternative au convoyeur transversal à chaîne)

  • Chariot hydraulique mobile vers le haut et le bas mouveable dans les deux directions
  • Système d’entraînement par motoréducteur sans à coups contrôlé par variateur de fréquence
  • Chaque support de convoyage dispose de son propre groupe hydraulique
Convoyeur transversal à chaîne avec griffe

Convoyeur transversal à chaîne avec griffe

  • Stockage de matière de construction métallique lourde
  • Barres de glissement en plastique (polyamide) pour un transport transversal silencieux
  • Chaîne de transfert avec griffe
  • Système d’entraînement par motoréducteur sans à coups contrôlé par variateur de fréquence
Chariot de mesure pousseur M 150 P à plaque

Chariot de mesure pousseur M 150 P à plaque

  • Positionnement via un entraînement par servomoteur à codeur absolu
  • Positionnement NC automatique via logiciel machine
  • Des plaques butoir supplémentaires (en option) permettent aux lignes de sciage de couper en nappes et en paquets.



Chariot de mesure pousseur M 151 G avec pince

Chariot de mesure pousseur M 151 G avec pince

  • Positionnement via un entraînement à servomoteur et codeur absolu
  • Positionnement NC automatique via logiciel machine
  • Plaques butoirs supplémentaires (en option) permettent aux lignes de sciage de couper en nappes et en paquets.
  • Réglage hydraulique de la hauteur pour une saisie de diverses sections de profilés.







Chariot de mesure pousseur M 152 GG à deux pinces

Chariot de mesure pousseur M 152 GG à deux pinces

  • Positionnement via un entrainement par servomoteur à codeur absolu
  • Positionnement NC automatique via logiciel machine
  • Des plaques butoir supplémentaires (en option) permettent aux lignes de sciage de couper en nappes et en paquets
  • Réglage hydraulique de la hauteur pour une saisie de diverses sections de profilés.
  • Basculement automatique de la pince arrière à la pince avant du chariot



Butée de mesure lourde L 220

Butée de mesure lourde L 220

  • Positionnement via moteur avec variateur de fréquence et codeur absolu
  • Positionnement NC automatique via logiciel machine
  • Levée et descente rapide du bras
  • Rallonge manuelle pour coupe des pièces courtes



Butée de mesure lourde LS 270

Butée de mesure lourde LS 270

  • Positionnement via entrainement à servomoteur et codeur absolu
  • Positionnement NC automatique via logiciel machine
  • Levée et descente rapide du bras
  • Rallonge coulissante automatique pour couper des pièces courtes
  • Pour les pièces de poids supérieur à 8 t, possibilité d’avoir recours à des vérins de freinage supplémentaires (en option)





Silencer

Silencer

En soulevant légèrement la matière grâce à des rouleaux revêtus de polyamide, intégrés dans le convoyeur à rouleaux, il est possible de réduire considérablement les nuisances sonores dues au frottement „acier sur acier“ lors du transport transversal des profilés. Ce nouveau système est une technique de transport révolutionnaire dans la construction métallique / négoce d'acier.

  • activation entièrement automatique
  • contribue à une plus grande sécurité dans le travail et protège l’homme et l’environnement



PROFICUT

Logiciel moderne pour les scies KALTENBACH

PROFICUT - Commande machine simple, conviviale

  • Programmation des tâches par écran tactile couleur à grandes touches situé sur le pupitre de commande de la machine

PROFICUT - Base de données des profilés

  • Grande bibliothèque de profilés
  • Evolutive
  • Représentation graphique de la forme des pièces

PROFICUT - Rapport des données de production

  • Enregistrement des temps de production nécessaires aux pièces unitaires et aux tâches complètes

PROFICUT - Transfert ou retour de données

  • Saisie des données directement sur le pupitre de commande de la machine
  • Importation de données en format DSTV ou DSTV+
  • Exportation des données des pièces déjà produites sous format de feedback DSTV dans un dossier choisi arbitrairement
