Kaltenbach

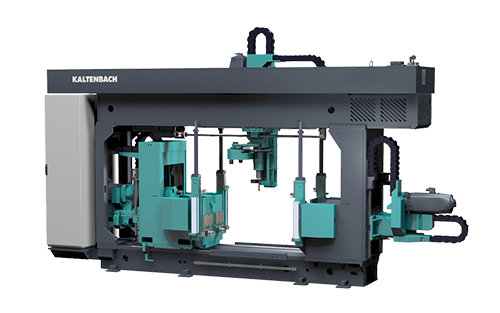

KDL 2118

PERCEUSES à PROFILéS

Perceuse robuste à haut rendement, pour la construction métallique lourde et le négoce d'acier. Capacité [mm]: 2100 x 500 et nombre d'outils: 18

Les avantages en un coup d'œil

  • Capacité (l x h): 2.100 × 700 mm
  • Portique mécano-soudé stable pour accueillir deux unités de perçage horizontales et une unité de perçage verticale
  • Broches de perçage avec vitesse de rotation jusqu‘à 2.500 tr/min.
  • Perçage rationnel jusqu’à 50 mm, pointage et chambrage (standard) – taraudage (en option)
  • Utilisation de forets HSS, carbure et carbure monobloc
  • Trois axes de perçage et système automatique de changeur d'outils – 6 logements d’outil par magasin
  • Contour Marking sur les 4 axes (en option)
  • Combinable avec une installation de sciage ou grugeage
KDL 2118
High Speed Contour Marking (en option)

High Speed Contour Marking (en option)

  • marquage des contours de référence pour les pièces à souder
  • importation de données DSTV
  • utilisation d’outils carbure High-Speed
  • en plus des trois axes de perçage, possibilité de marquage également par le bas (4ème côté)
Support hydraulique (en option)

Support hydraulique (en option)

  • réglage automatique pour le perçage de profilés à âme mince
Etau horizontal et vertical hydraulique

Etau horizontal et vertical hydraulique

  • étau horizontal avec mors fixe et mors mobile à vérin à course longue
  • étau vertical avec quatre serre-flancs pour le serrage de la matière sur les rouleaux de transport
  • les étaux mesurent la hauteur et la largeur de la barre de profilé pour contrôler la coupe transversale
  • serrage optimal de la matière durant le perçage
Dispositif de refroidissement d’air par lubrification minimale

Dispositif de refroidissement d’air par lubrification minimale

  • lubrification liée à l’avance des outils de perçage, amenée d’air axiale interne et outils sans refroidissement interne
  • lubrification automatique uniquement durant le perçage
  • utilisation minimale de lubrifiant et d’air comprimé
  • surveillance électrique du niveau de remplissage avec affichage sur le pupitre de commande
Chariot de perçage robuste avec broche de perçage

Chariot de perçage robuste avec broche de perçage

  • Chariot de perçage se déplaçant sur des guides linaires précontraints, doubles, sans jeu
  • Précision du processus de perçage
  • Positionnement précis par vis à billes et servo-moteur
Logiciel PROFILINE

Logiciel PROFILINE

  • visualisation directe du processus sur le pupitre de commande
  • simplicité d’importation et d’exportation des données
  • base de données de la matière, préréglages d’usine
  • rapport de données de production et nombreuses possibilités d’exploitation
  • diagnostic à distance
  • et de nombreux autres choix
Convoyeur à copeaux (en option)

Convoyeur à copeaux (en option)

  • Elimination automatique et continue des copeaux
  • Intégrable des deux côtés
Système de serrage

Système de serrage

  • Système de serrage puissant et fiable pour moins de vibrations et une augmentation de la durée de vie des outils.
  • Mesurage de matière et contrôle de tolérance intelligent.
mesure de la longueur de l'outil

mesure de la longueur de l'outil

  • Mesure automatique de longueur d'outil par un laser.
  • Laser autonettoyant.
  • Longueur d'outil prise en compte pour le pilotage de la vitesse de travail et d'avance.

Changeurs d’outils

Changeurs d’outils

  • remplacement automatique des outils de perçage de dimensions courantes sur chaque unité (3 x 6 places dans le magasin)
  • changeurs d’outils à barillet, montés directement sur les axes de perçage et se déplaçant avec les chariots de perçage
  • changement de la vitesse de rotation et de la vitesse d’avance en fonction des outils
ProcédésPerçage
Moulin
Dimensions (L x l x h) mm7.750 x 1.190 x 4.000
Avancemm/min10-5000
Avance / retour rapidemm/min0-15.000
Poidskg14.500
Capacité maxi.mm2.100 x 700
Capacité profilésmm2.100 x 700
Capacité mini.mm60 x 10
Unités de perçage vertical (axe Y) Pièce1
Unités de perçage horizontales (axe Z et W) Pièce2
Diamètre de perçage mm8 - 50
Nombre d'outils par axePièce6
Puissance d'entraînement par axekW34,5
Vitesse de rotation broche max. min-1150-2500
Changeur d'outils x places dans magasinPièce3 x 6 (18)
OutilsOutils carbure
Outils HSS
Outils carbure monobloc
Degré d'automatisationAmenage automatique
Evacuation automatique
Entièrement automatique
Classe matièreAcier
Processus Travail des profils

Convoyeur transversal à chariot lift (alternative au convoyeur transversal à chaîne)

Convoyeur transversal à chariot lift (alternative au convoyeur transversal à chaîne)

  • Chariot hydraulique mobile vers le haut et le bas mouveable dans les deux directions
  • Système d’entraînement par motoréducteur sans à coups contrôlé par variateur de fréquence
  • Chaque support de convoyage dispose de son propre groupe hydraulique
Convoyeur transversal à chaîne avec griffe

Convoyeur transversal à chaîne avec griffe

  • Stockage de matière de construction métallique lourde
  • Barres de glissement en plastique (polyamide) pour un transport transversal silencieux
  • Chaîne de transfert avec griffe
  • Système d’entraînement par motoréducteur sans à coups contrôlé par variateur de fréquence
Chariot de mesure pousseur M 150 P à plaque

Chariot de mesure pousseur M 150 P à plaque

  • Positionnement via un entraînement par servomoteur à codeur absolu
  • Positionnement NC automatique via logiciel machine
  • Des plaques butoir supplémentaires (en option) permettent aux lignes de sciage de couper en nappes et en paquets.



Chariot de mesure pousseur M 151 G avec pince

Chariot de mesure pousseur M 151 G avec pince

  • Positionnement via un entraînement à servomoteur et codeur absolu
  • Positionnement NC automatique via logiciel machine
  • Plaques butoirs supplémentaires (en option) permettent aux lignes de sciage de couper en nappes et en paquets.
  • Réglage hydraulique de la hauteur pour une saisie de diverses sections de profilés.







Chariot de mesure pousseur M 152 GG à deux pinces

Chariot de mesure pousseur M 152 GG à deux pinces

  • Positionnement via un entrainement par servomoteur à codeur absolu
  • Positionnement NC automatique via logiciel machine
  • Des plaques butoir supplémentaires (en option) permettent aux lignes de sciage de couper en nappes et en paquets
  • Réglage hydraulique de la hauteur pour une saisie de diverses sections de profilés.
  • Basculement automatique de la pince arrière à la pince avant du chariot
