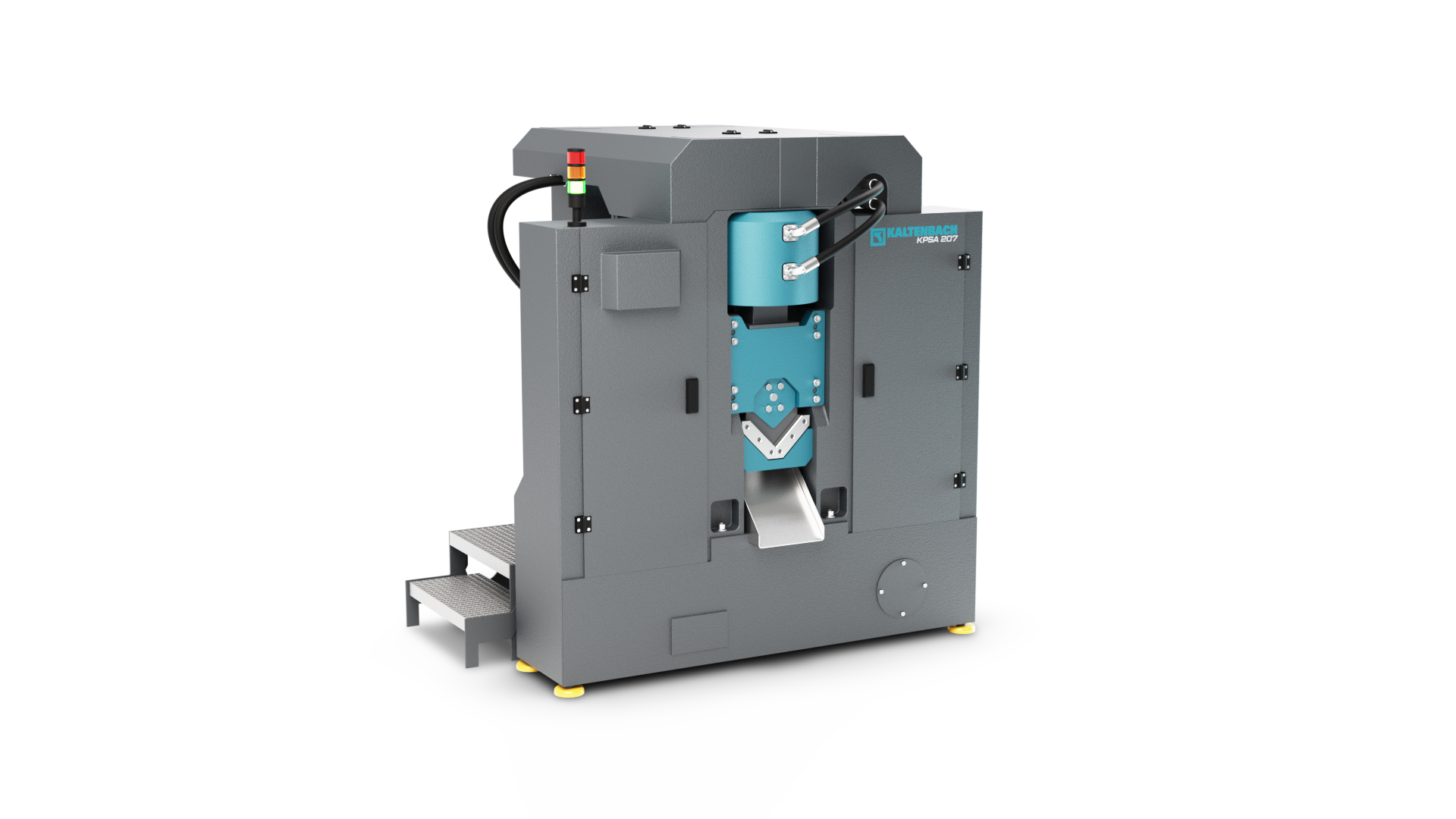

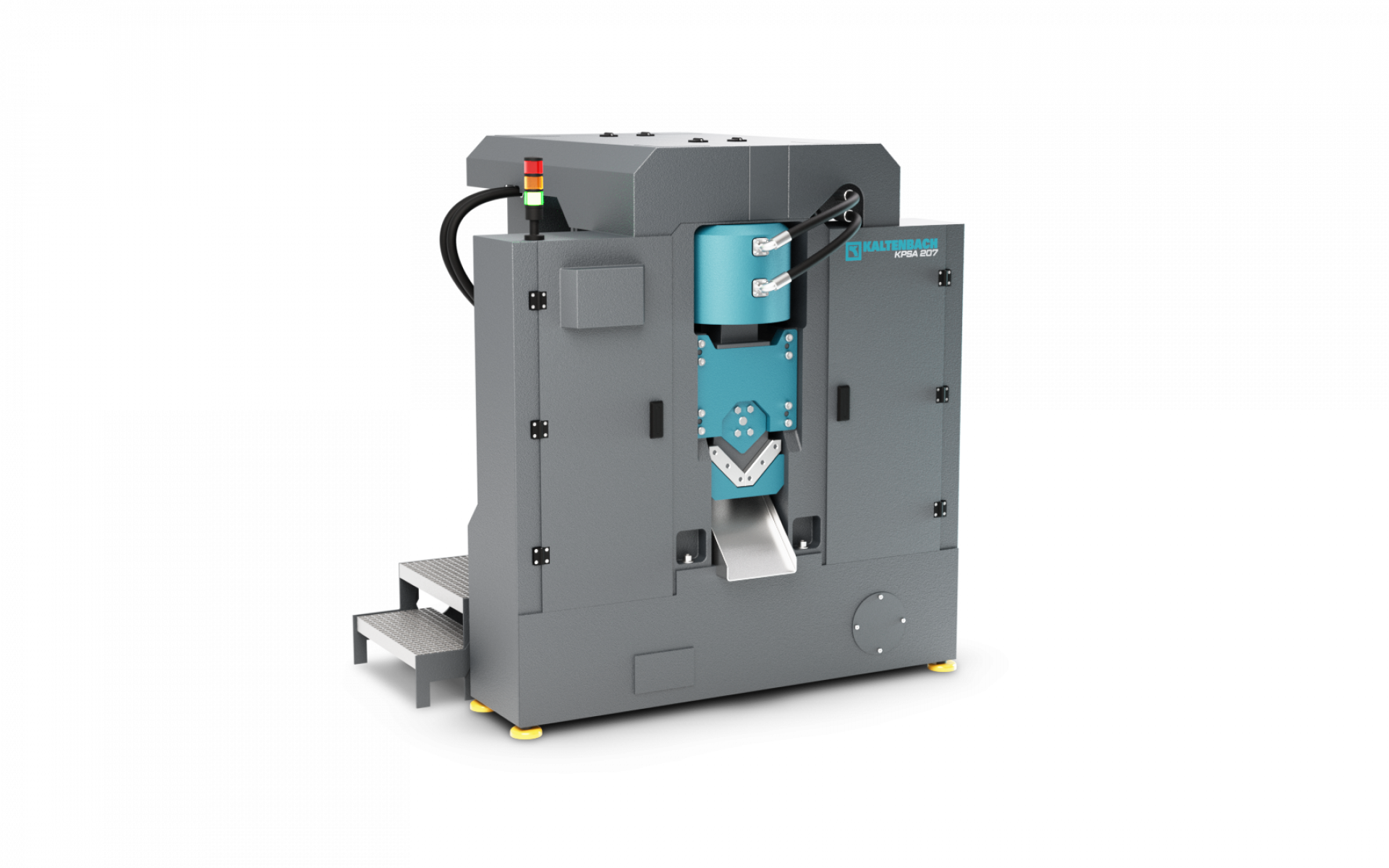

Hochleistungs-Stanz-Scheranlage für Winkelstahl bis zu [mm] 200 x 200 x 25
Vorteile auf einen Blick
- Hohe Stanz- und Scherkraft
- Wartungsarmes und robustes Design für nachhaltige Investitionen
- Automatische Schneidspieleinstellung für höchste Scherqualität
- Werkzeug-Schnellwechselsystem zur Erreichung kürzester Nebenzeiten
- Materialtransport mit 100 m/min für niedrige Transportzeiten
- Sortiersystem für Gutteile
- Triple-Signierpräge signiert bis zu 3 Zeichen in einer Sekunde
- Langjährige Erfahrung im Stanzen und Scheren ist in das Design eingeflossen
- Stabile Bauweise für geringe Vibrationen und damit bessere Stanz- und Scherergebnisse
- Kompakte Maschinenkonstruktion für platzsparende Aufstellung
- Schneller Servicesupport durch Helpdesk via Fernwartung
Alternative Maschinen
Features
Flansch-Stanzeinheit: Hohe Flexibilität
Hohe Flexibilität in der Produktion

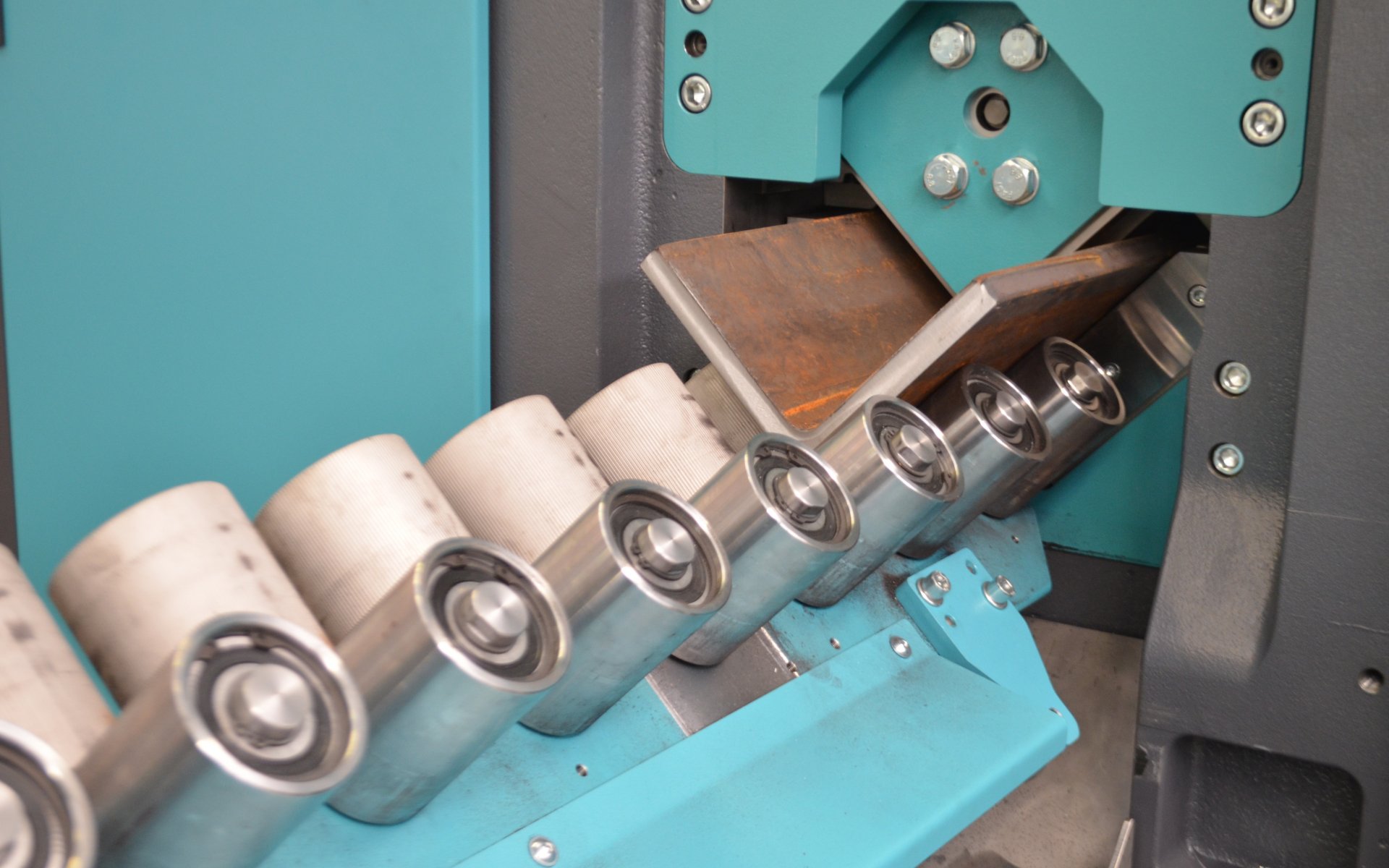

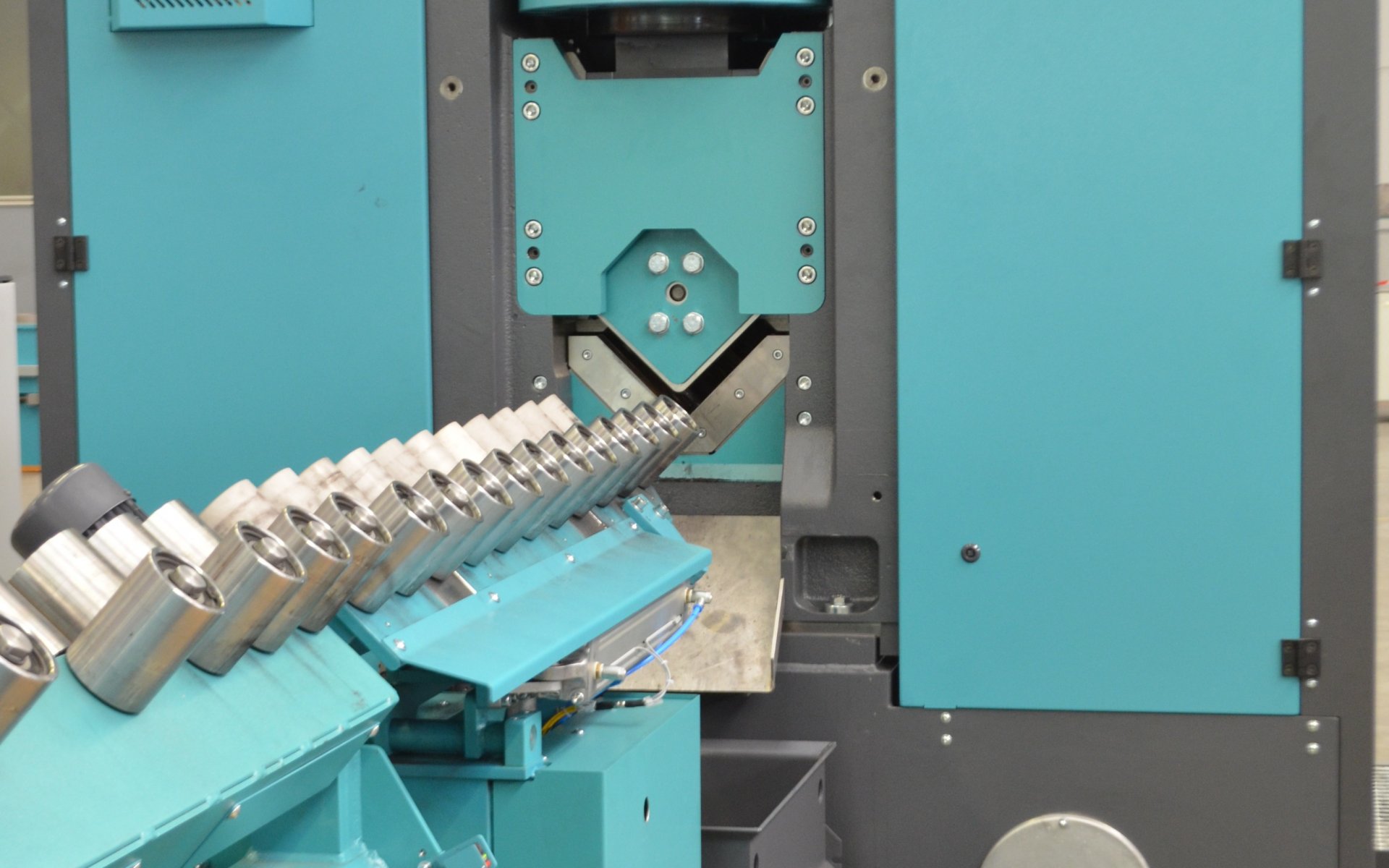

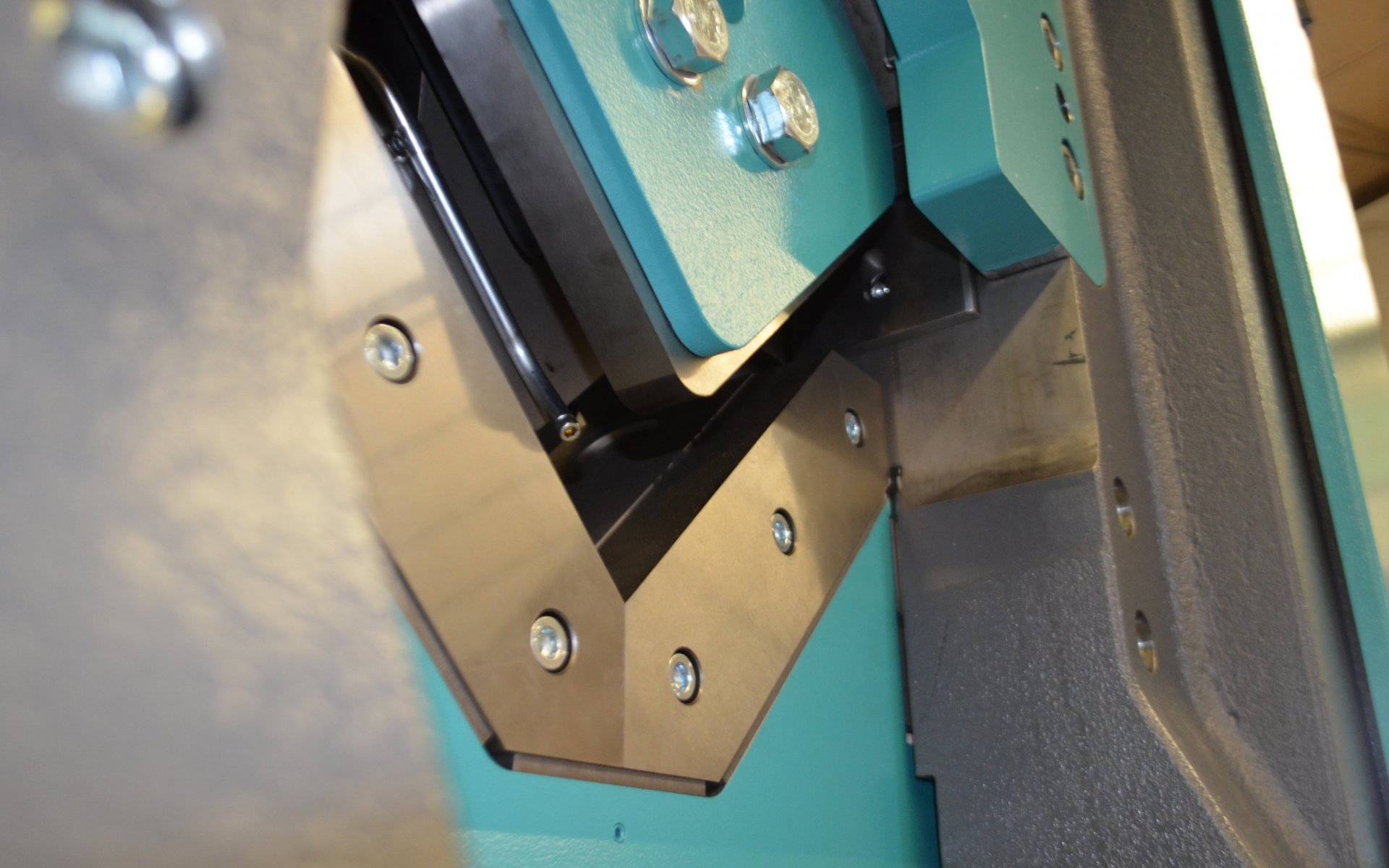

- Double-Cut-Schereinheit: Kein Verbiegen der Gutteile
Signierpräge mit Dreifachprägerad für Winkelstahl
- Alle Schriftzeichen sind einzeln auswechselbar
Automatische Materialdickenvermessung
- Fehlervermeidung im Bearbeitungsprozess
Technische Daten
| Motorleistung | kW | 30 |
| Maße (L x B x H) | mm | 2065 x 2305 x 2550 |
| Gewicht | kg | ca. 10.400 |
| Verfahren | Scheren Stanzen | |
| Arbeitsbereich Flachmaterial | mm | 200 x 25 |
| Arbeitsbereich Winkelstahl | mm | 200 x 200 x 25 |
| Arbeitsbereich min. | mm | 40 x 40 x 5 |
| Stanzdurchmesser | mm | 4 - 39,5 |
| Anzahl Stanzwerkzeuge | Stück | 2 x 3 |
| Stanzkraft | kN | 1200 |
| Winkelstahl-Schereinheit single cut | kN | 4000 |
| Automatisierungsgrad | automatische Abfuhr automatische Anschnitt/Reststückentsorgung automatische Zufuhr vollautomatisch | |
| Materialklasse | Stahl | |
| Prozess | Profilbearbeitung |
Zu-/Abfuhrseite

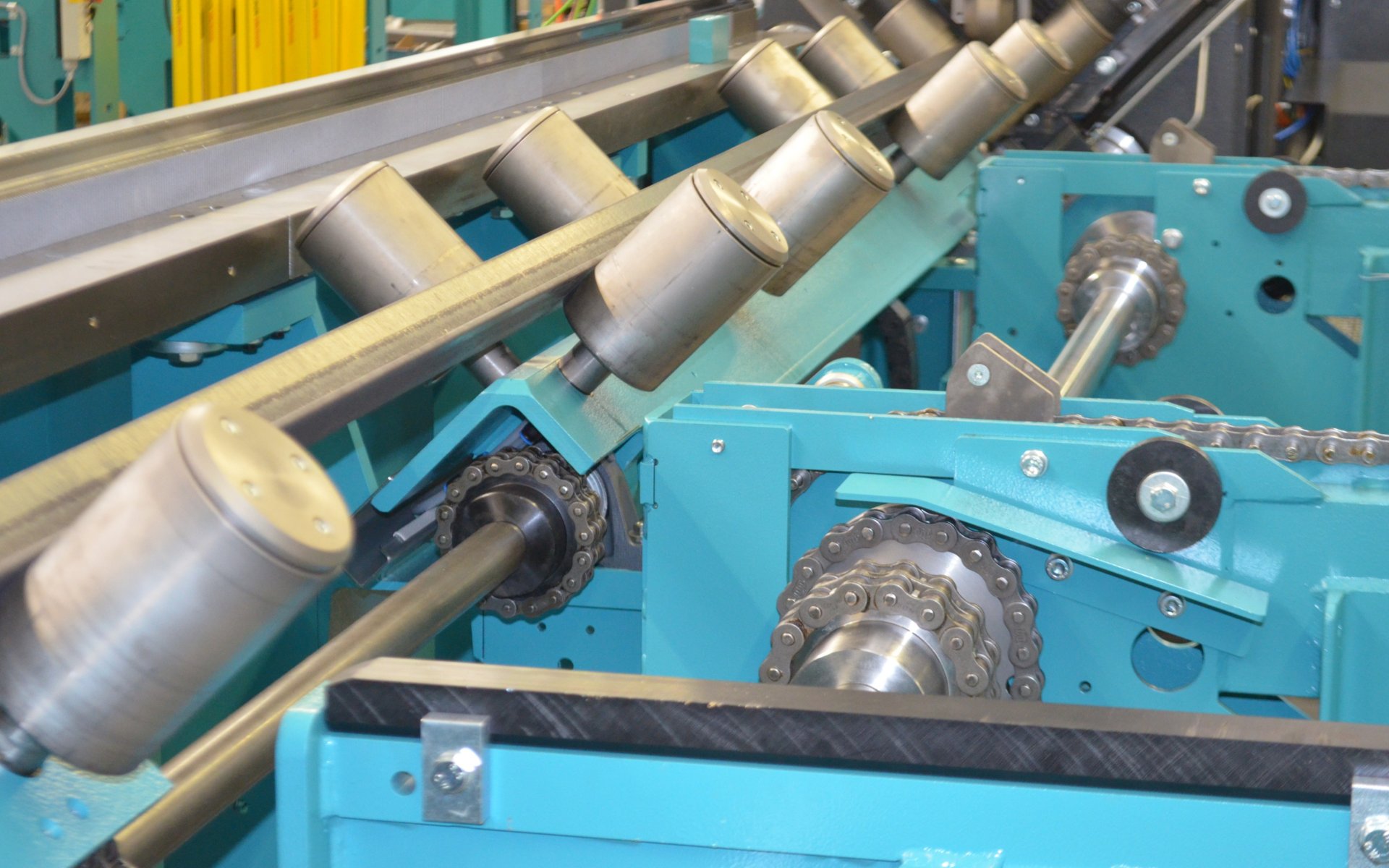

Schneller Materialquertransport
- Tragende Förderketten ermöglichen ein geräuscharmes und einfaches Transportieren von Material
- Sicherer Materialnachschub für optimalen Prozessablauf
Standard bei Stanz- und Scheranlagen
- Spielfrei auf Linearführungen laufend mit Positionier-Antrieb durch Servomotor mit Absolutdrehgeber und Planetengetriebe über Ritzel und Zahnstange
- Hohe Positioniergenauigkeit
Standard bei Stanz- und Scheranlagen

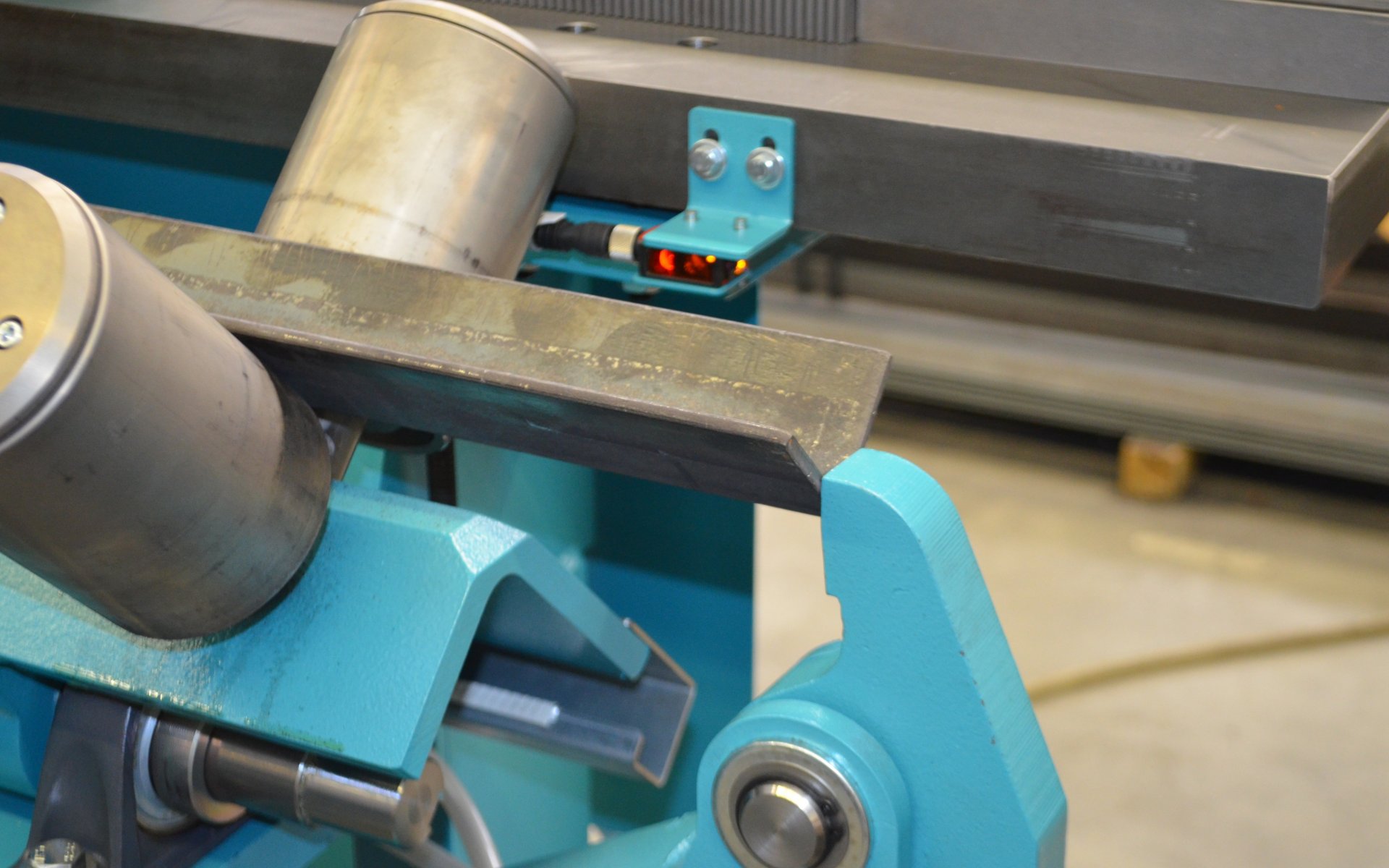

- Material wird gegen einen Anschlag gefahren und dann mit der Zange geklemmt
- Prozesssichere Vermessung des Materials
- Sicheres Greifen des Materials gewährleistet
Standard von Stanz-Scheranlagen
- Sicheres Transportieren des Materials
Zusatz zu Transportsysteme
Gutteil/Reststab-Sortiereinrichtung für Langteile
Zusatzausrüstung Transportanlage
Gut-/ Restteil-Sortiereinrichtung für Kurzteile
MULTILINE
Modernes Softwarepaket für Stanz-/Scheranlagen von KALTENBACH

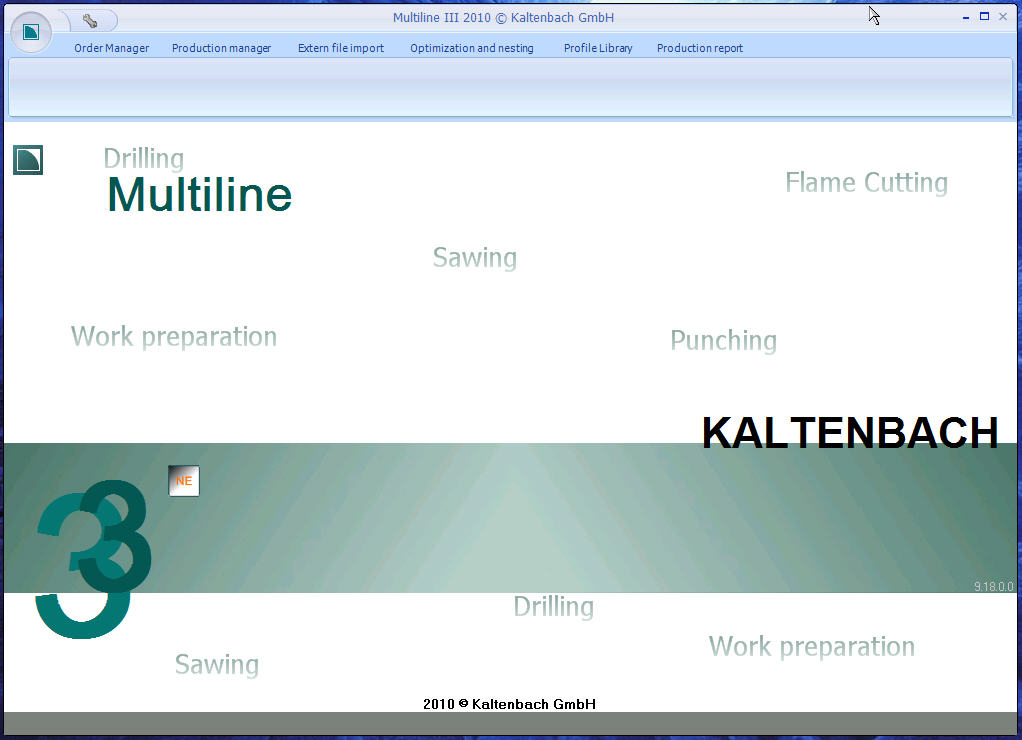

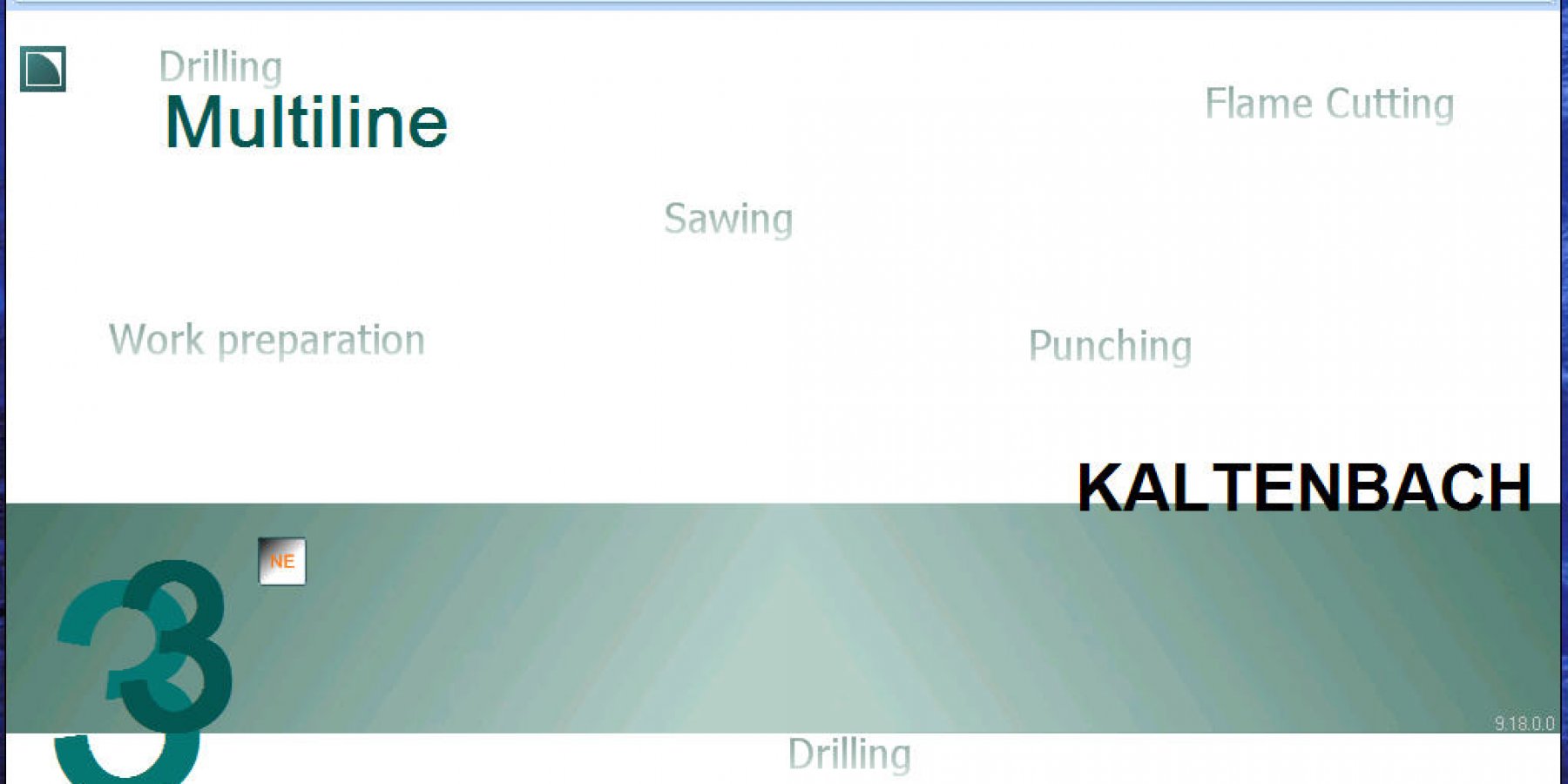

MULTILINE - Einfache, benutzerfreundliche Maschinenbedienung
- Programmierung von Aufträgen über Farb-Touchscreen mit großflächigen Tastenfeldern direkt am Bedienpult der Maschine

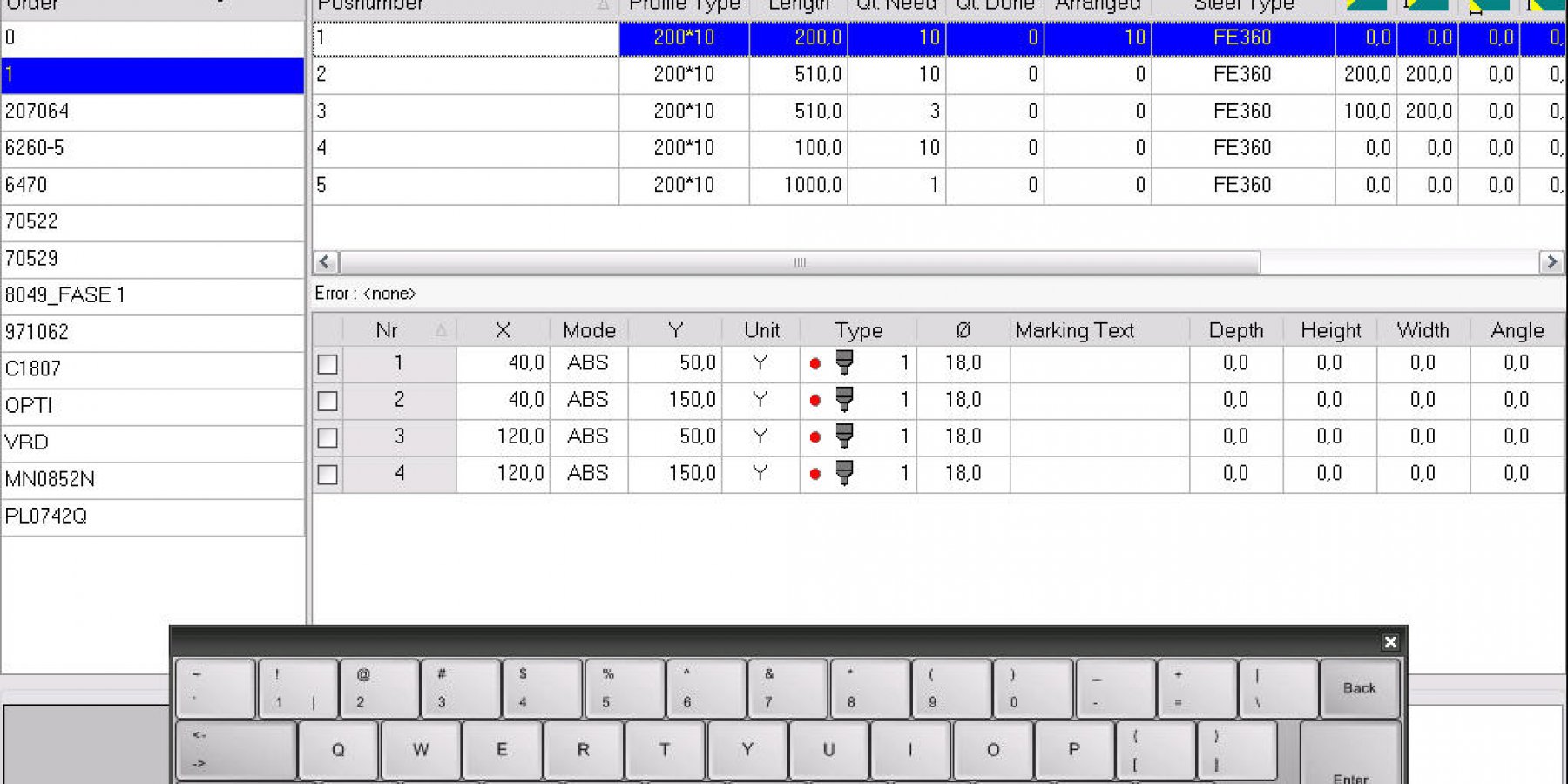

MULTILINE - Auftragsmanager
- Anlegen, kopieren und löschen von Aufträgen
- Graphische Darstellung der einzelnen Positionen innerhalb eines Auftrages
MULTILINE - Profildatenbank
- Umfangreiche Profildatenbank
- Einfach erweiterbar
- Graphische Darstellung der Werkstückformen

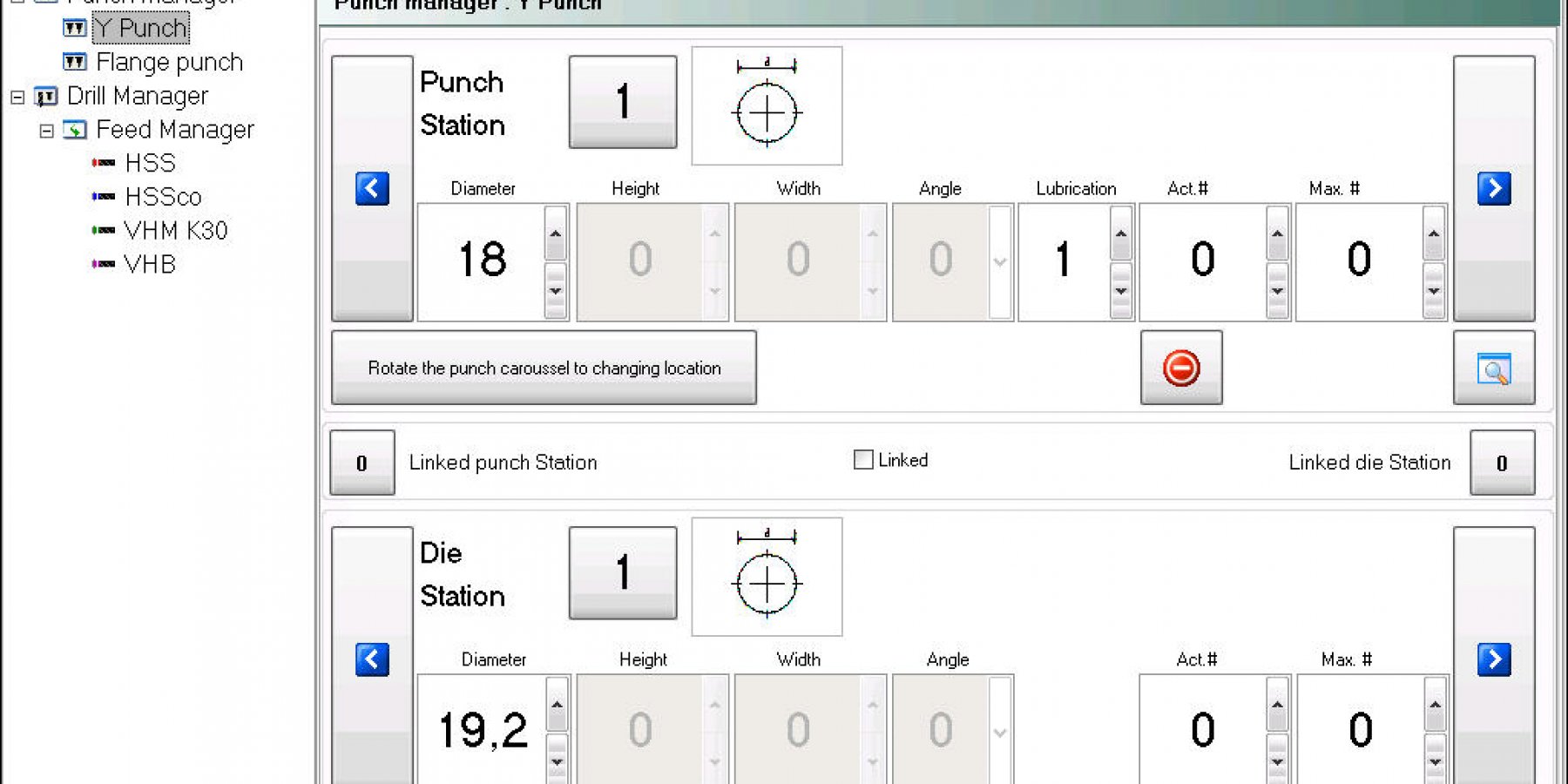

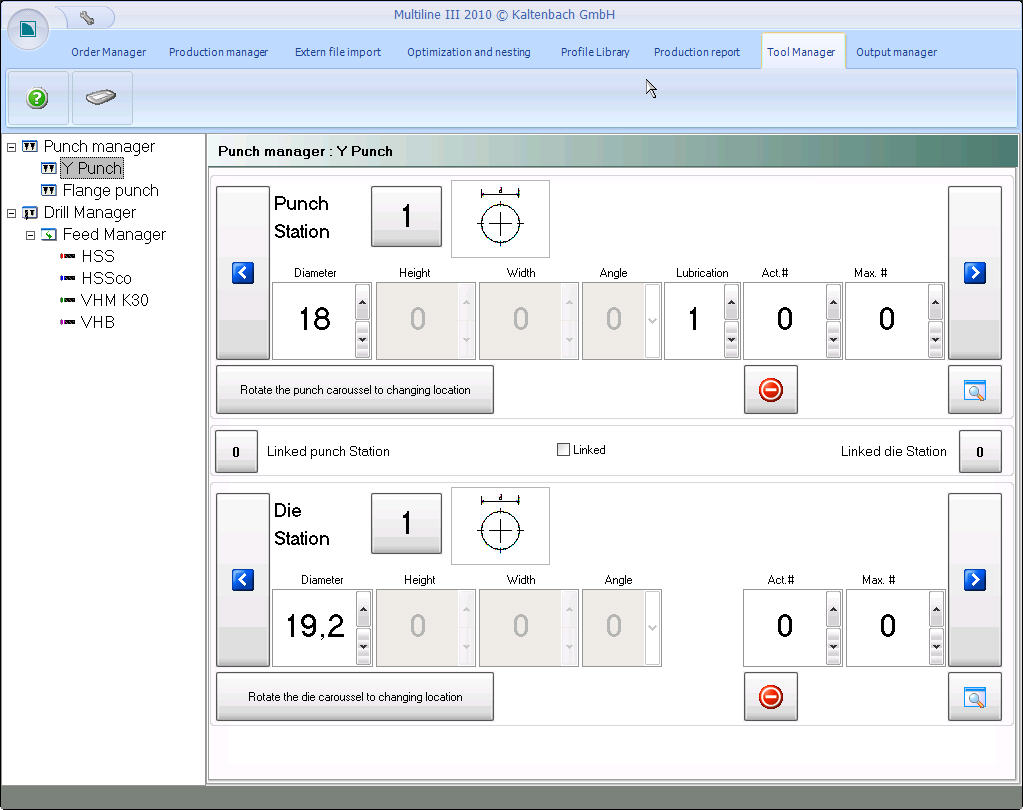

MULTILINE - Werkzeugmanager
- Bestückung des Werkzeugwechslers nach Werkzeugtyp und Druchmesser

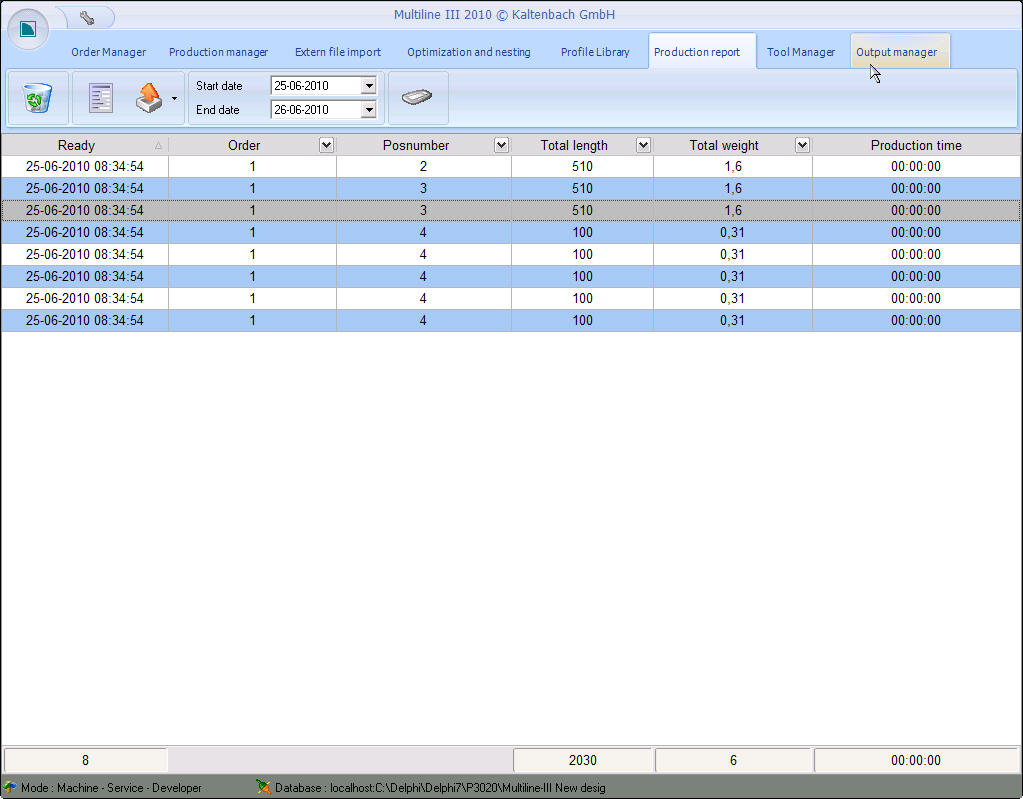

MULTILINE - Produktionsdatenrapport
- Aufzeichnung von Produktionszeiten einzelner Teile oder ganzer Aufträge
MULTILINE - Datenübertragung bzw. Datenrückmeldung
- Dateneingabe direkt am Bedienpult der Maschine
- Datenimport im DSTV- oder DSTV+-Format
- Datenexport bereits produzierter Teile im DSTV-Feedbackformat in beliebiges Verzeichnis
