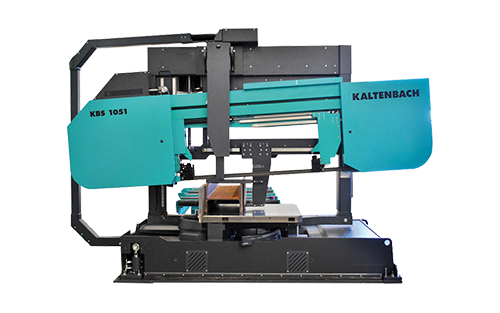

KBS 1051 DG

BANDSäGEMASCHINEN

Schnelle Hochleistungsbandsäge für Stahlbauprofile mit Gehrungseinrichtung Arbeitsbereich 90° [mm]: 1030 x 500

Video

Vorteile auf einen Blick

  • Arbeitsbereich (b x h): 1.030 x 500 mm
  • Robuste und schwingungsarme Doppelsäulenrahmenkonstruktion
  • Genaue Winkeleinstellung dank NC-gesteuertem Antrieb
  • Kraftvolles Spannsystem zur Materialfixierung und Vibrationsreduktion für längere Sägebandstandzeiten und beste Schnittergebnisse
  • Intelligente Materialvermessung im Spannsystem integriert für höhere Prozesssicherheit
  • Eil-/Arbeitsvorschub-Konzept für niedrigere Nebenzeiten
  • Spänebürste für bessere Schnittleistung und weniger Verunreinigungen in der Maschine
  • Schnittüberwachungssystem inkl. Schnittdruck- und Schlupfüberwachung für beste Schnittqualität
  • Laser zur Schnittkantenvisualisierung für manuelle Sägeschnitte
  • Hohe Prozessautomatisierung in Verbindung mit einem Autosorter möglich
  • High-Performance Schnitte durch den Einsatz von Hartmetallsägebändern
  • Auto Feed Control steuert erst die Sägebandneigung in Abhängigkeit zum Profilquerschnitt, wodurch Schnittzeiten deutlich reduziert werden können
  • Vorschub mittels Kugelrollspindel und Servomotor für genauste Steuerung
  • Eil-/ Arbeitsvorschub-Konzept für niedriege Nebenzeiten
  • Schneller Sägebandwechsel für niedrige Nebenzeiten

Alternative Maschinen

KBS 1051 DG
Werkzeugkatalog
Abklappbarer, hydraulischer Vertikalspannstock

Abklappbarer, hydraulischer Vertikalspannstock

  • Guter Zugang beim Bandwechsel
  • Einfache bedienerfreundliche Handhabung
  • Reduzierung der Nebenzeiten
Automatische elektrohydraulische Schnittdruckregulierung

Automatische elektrohydraulische Schnittdruckregulierung

  • Messung in beiden Bandführungen
  • Schnittdruckvorwahl und Schnittdruckanzeige am freistehenden Bedienpult
  • Selbstregelnde Vorschubgeschwindigkeit bei unterschiedlichen Sägebandeingriffslängen
Automatisches Absenken der Säge

Automatisches Absenken der Säge

  • Hydraulisches Absenken der ganzen Maschine unter Rollenbahnniveau nach Beendigung des Sägezyklusses
  • Schutz von Sägetisch und Werkstück beim Materialtransport
Horizontale und vertikale Profilspannung

Horizontale und vertikale Profilspannung

  • Hydraulische Profilspannung innerhalb der automatischen Sägezyklus-Steuerung (Spannen, Sägen, Entspannen)
  • Spannstöcke mit Langhubspannzylindern und integriertem Absolutmessstäben
  • Spannung des Werkstücks direkt neben dem Sägeband für präzise Schnitte von kürzesten Abschnittlängen
  • Materialüberprüfung und automatischer Abgleich der Soll-/Ist-Werte - ggf. Klartext-Fehleranzeige am Bedienpult
  • Spannen und Sägen von Lagen und Bündeln möglich
Hydraulische Bandspannung

Hydraulische Bandspannung

  • Elektronisch überwacht, mit automatischer Spannkraftreduzierung bei Stillstand des Sägebandes
  • Automatische Abschaltung des Sägeantriebes bei Bandbruch
  • Hohe Lebensdauer des Sägebandes
Laser (optional)

Laser (optional)

  • Verfahren des Materials auf Sicht im Schleichgang mittels Bedientaster direkt am Sägerahmen
  • Sägen auf Anriss möglich
Minimalmengenschmiergerät

Minimalmengenschmiergerät

  • Mirkrodosieranlage mit Niveau- und Drucküberwachung zur Sicherstellung der Funktionstüchtigkeit der Kühlschmieranlage
  • Optimale Schmierung des Werkzeuges beim Sägen von Profilen
  • Entsorgung von Schmierstoff entfällt
  • Hohe Standzeiten des Sägebandes
NC-gesteuerte Schnittwinkeleinstellung

NC-gesteuerte Schnittwinkeleinstellung

  • Einstellung am freistehenden Bedienpult
  • Winkeleinstellung über Servomotor mit Planetengetriebe und Absolutdrehgeber
  • Automatische, hydraulische Klemmung der Maschine nach Erreichen der Gehrungseinstellung
  • Verkürzung der Nebenzeiten bei wechselnden Gehrungen
NEU: AFC - Auto Feed Control (optional)

NEU: AFC - Auto Feed Control (optional)

  • Automatische Anpassung der Sägebandneigung an wechselnde Profilquerschnitte mit dem Ziel die Werkzeugeingriffslänge so kurz wie möglich zu halten
  • Zusätzliche Positionierachse für den Sägerahmen in Verbindung mit speziellen Führungen am Portal
  • Höhere Vorschubgeschwindigkeit - kürzere Schnittzeiten
Sägebandantrieb (12,9 kW) / Sägebandvorschub

Sägebandantrieb (12,9 kW) / Sägebandvorschub

  • Starke Antriebsleistung für eine Erhöhung der Schnittgeschwindigkeit
  • Sägebandvorschub über Kugelrollspindel und Servomotor mit Absolutdruckgeber stufenlos am Bedienpult einstellbar
  • Schwingungsarmer, konstanter und reproduzierbarer Vorschub
  • Alternative Verwendung von HM- und HSS-Werkzeugen
  • Größere Schnittleistung beim Einsatz von HM-Sägebändern
Schnittüberwachungssystem (optional)

Schnittüberwachungssystem (optional)

  • Kontrolle des Bandverlaufs im Schneidgut bei stumpf werdendem Sägeband.
  • Eingabe der Grenzwerte am Bedienpult sowie Zyklusunterbrechung bei Überschreitung
  • Hohe Schnittqualität, kein Materialausschuss
Späneräumbürste

Späneräumbürste

  • Bürste wird mit Drehstrommotor separat angetrieben
  • Automatische motorische Nachstellung der Spänebürste
  • Hohe Sägebandstandzeit und gute Schnittqualität
Signierpräge KHS (optional)

Signierpräge KHS (optional)

  • Schnellstes Signierverfahren zum Aufbringen von Buchstaben und Zahlen
  • Bis zu 22 Zeichen ohne Materialbewegung
  • Integrierbar in vollautomatische Bearbeitungsabläufe
  • Prägungen sind auch nach z.B. Verzinken und Lackieren noch gut sichtbar
VerfahrenSägen
Sägebandmm8.900 x 54 x 1,6
Sägebandneigung°1,5-10
MotorleistungkW12,9
Schnittgeschwindigkeitm/min15-150
Maße (L x B x H)mm4.370 x 1.435 x 2.650
Vorschubmm/min0-600
Eilvor-/-Rücklaufmm/min6.000
Gewichtkg5.800
Arbeitsbereich max.mm1.030 x 500
Arbeitsbereich Profilemm1.030 x 500
Arbeitsbereich min.mm30x10
Gehrungsbereich-40°/90°/+30°
WerkzeugeBi-Metall
Hartmetallwerkzeuge
Automatisierungsgradautomatische Zufuhr
automatische Abfuhr
automatische Anschnitt/Reststückentsorgung
vollautomatisch
MaterialklasseStahl
ProzessProfilbearbeitung
Bündelverarbeitung
Lagenverarbeitung
Autosorter AS 1051

Autosorter AS 1051

  • Prozesssichere Vollautomatisierung der Abfuhrseite in der Profilbearbeitung
  • Entsorgung von Anschnitten und Reststücken
  • Variable Absortierpositionen sind möglich
  • Für Teile mit Gehrung oder Geradschnitt ab 50 mm Länge und bis zu 1000 mm Breite
Modular erweiterbares Rollenbahnsystem T 13

Modular erweiterbares Rollenbahnsystem T 13

  • Für die Materialzu- und -abfuhr
  • Ausgeführt in solider Schweißkonstruktion mit wartungsfreien, kugelgelagerten Transportrollen aus Massivmaterial
  • Rollenbahnantrieb auf der Zu- und Abfuhrseite mit frequenzgeregeltem Getriebemotor
Quertransport mittels Hubpins

Quertransport mittels Hubpins

  • Hydraulisch heb- und senkbare Hubpins in beide Richtungen verfahrbar
  • Antriebssystem mit frequenzgeregeltem stufenlosem Getriebemotor
  • Jeder Hubpin hat ein eigenes Hydraulikaggregat
Quertransport mittels Hubwagen  (Alternativ zu den Schleppketten)

Quertransport mittels Hubwagen (Alternativ zu den Schleppketten)

  • Hydraulisch heb- und senkbare Hubbalken in beide Richtungen verfahrbar
  • Antriebssystem mit frequenzgeregeltem stufenlosem Getriebemotor
  • Jeder Hubwagenstrang hat ein eigenes Hydraulikaggregat
Quertransport mittels Schleppketten

Quertransport mittels Schleppketten

  • Materiallager in schwerer Stahlkonstruktion
  • Gleitleisten aus Kunststoff (Polyamid) zum geräuscharmen Materialquertransport.
  • Schleppketten mit Transportklauen
  • Antriebssystem mit frequenzgeregeltem stufenlosem Getriebemotor
Schiebender Messwagen M 150 P mit Pusherplatte

Schiebender Messwagen M 150 P mit Pusherplatte

  • Positionier-Antrieb durch Servomotor mit Absolutdrehgeber.
  • Automatische NC-Positionierung über Maschinensoftware.
  • Zusätzliche Pusherplatten (optional) ermöglichen die Bearbeitung von Lagen und Bündeln bei Stand-Alone Sägeanlagen.





Schiebender Messwagen M 151 G mit Greiferzange

Schiebender Messwagen M 151 G mit Greiferzange

  • Automatische NC-Positionierung über Maschinensoftware
  • Positionier-Antrieb durch Servomotor mit Absolutdrehgeber
  • Zusätzliche Pusherplatten (optional) ermöglichen die Bearbeitung von Lagen und Bündeln bei Stand-Alone Sägeanlagen.
  • Hydraulische Höhenverstellung zum Erfassen von unterschiedlichen Profilquerschnitten.





Schiebender Messwagen M 152 GG mit zwei Greiferzangen

Schiebender Messwagen M 152 GG mit zwei Greiferzangen

  • Positionier-Antrieb durch Servomotor mit Absolutdrehgeber
  • Automatische NC Positionierung über Maschinensoftware.
  • Zusätzliche Pusherplatten (optional) ermöglichen die Bearbeitung von Lagen und Bündeln bei Stand-Alone Sägeanlagen
  • Hydraulische Höhenverstellung zum Erfassen von unterschiedlichen Profilquerschnitten
  • Automatisches Umsetzen der Messwagenpositionen von der hinteren auf die vordere Greiferzange





Schwerer Messanschlag L 220

Schwerer Messanschlag L 220

  • Positionier-Antrieb durch FU-geregelten Drehstrommotor mit Absolutdrehgeber
  • Automatische NC-Positionierung über Maschinensoftware
  • Schnelles Auf- und Abschwenken des Anschlagarmes
  • Manuelles Vorsatzstück zur Kurzlängenbearbeitung





Schwerer Messanschlag LS 270

Schwerer Messanschlag LS 270

  • Positionier-Antrieb durch Servomotor mit Absolutdrehgeber
  • Automatische NC-Positionierung über Maschinensoftware
  • Schnelles Auf- und Abschwenken des Anschlagarmes
  • Automatisch ausfahrbares Vorsatzstück zur Kurzlängenbearbeitung
  • Materialgewichte von über 8 t können durch zusätzliche Bremszylinder (Option) verarbeitet werden.



Silencer

Silencer

Durch leichtes Anheben des Materials mit  zusätzlichen in der Rollenbahn integrierten polyamidbeschichteten Rollen, kann die Lärmbelastung des „Stahl auf Stahl-Geräusches“ beim Quertansport von Profilen erheblich reduziert werden. Die Transporttechnik im Stahlbau/Stahlhandel wird durch dieses neue System revolutioniert.

  • Vollautomatische Ansteuerung
  • Beitrag zu mehr Arbeitssicherheit und Schutz von Mensch und Umwelt

PROFILINE

Modernes Softwarepaket für Bohr- und Bohrsägeanlagen von KALTENBACH

PROFILINE - Einfache, benutzerfreundliche Maschinenbedienung


  • Programmierung von Aufträgen über Farb-Touchscreen mit großflächigen Tastenfeldern direkt am Bedienpult der Maschine

PROFILINE - Auftragsmanager

  • Anlegen, kopieren und löschen von Aufträgen
  • Graphische Darstellung der einzelnen Positionen innerhalb eines Auftrages

PROFILINE - Profildatenbank

  • Umfangreiche Profildatenbank
  • Einfach erweiterbar
  • Graphische Darstellung der Werkstückformen

PROFILINE - Werkzeugmanager

  • Bestückung des Werkzeugwechslers nach Werkzeugtyp und Druchmesser
  • Zuordnung der Bohrdurchmesser zu Drehzahlstufen und Vorschubwerten

PROFILINE - Produktionsdatenrapport

  • Aufzeichnung von Produktionszeiten einzelner Teile oder ganzer Aufträge

PROFILINE - Datenübertragung bzw. Datenrückmeldung

  • Dateneingabe direkt am Bedienpult der Maschine
  • Datenimport im DSTV- oder DSTV+-Format
  • Datenexport bereits produzierter Teile im DSTV-Feedbackformat in beliebiges Verzeichnis
