Kaltenbach

KKS 463 NA
KREISSäGEMASCHINEN

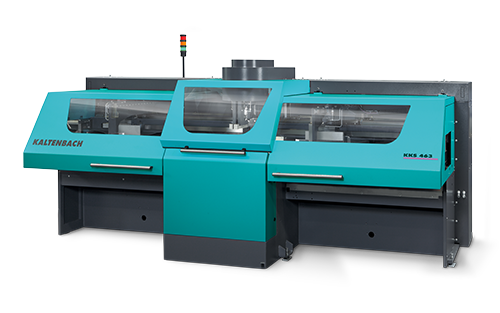

Vollautomatische Universal-Kreissäge für Materialien bis Ø 153 mm

Video

Vorteile auf einen Blick

  • Standard Sägeblatt: Ø 460 mm
  • Durchgehender, einteiliger Maschinenkasten in geschweißter Ausführung
  • Automatische Gehrungsverstellung +/- 60 Grad
  • Automatische Verarbeitung von Flach-, Winkel- und Massivmaterial, Rohren und Sonderprofile
  • Mehrfach Front- und Heckschnitte
  • Hohe Schnittqualität durch Werkstückspannung beidseitig vom Sägeblatt und automatische Berechnung der Schnittgeschwindigkeit und des optimalen Vorschubs
  • Kurze Schnitt- und Taktzeiten durch elektronisch Schnitthöheneinstellung und Eilrücklauf des Sägeblattes
  • Minimale Reststücklängen durch spezielle Greiferausführung und messendem Abschnittgeifer
  • Automatische Abschnittsortierung
  • Einfach Bedienung und Programmierung über Touch-Screen

Alternative Maschinen

KKS 463 NA
Werkzeugkatalog Sägeblätter

Features

Mitschwenkender Vertikalspannstock

Mitschwenkender Vertikalspannstock

  • Mitschwenkender Vertikalspannstock bei Gehrungsschnitten
  • Für optimale Materialspannung und kürzeste Reststücklängen (< 15 mm)
Automatische Nullpunkt-Erkennung

Automatische Nullpunkt-Erkennung

  • Laserlichtschranke zur Anschnitterkennung
Präzise Schnitte

Präzise Schnitte

  • Robustes, leistungsstarkes Getriebe mit gehärteten und geschliffenen, schrägverzahnten Zahnrädern
  • Hohe Laufruhe
Hoher Automatisierungsgrad

Hoher Automatisierungsgrad

  • Automatisches Schwenken
  • Automatische, programmgesteuerte Abarbeitung von Schnittfolgen
Hoher Automatisierungsgrad

Hoher Automatisierungsgrad

  • Messender Abschnittgreifer als zusätzliche Spannung während des Sägeschnittes
  • Automatisches Absortieren von Anschnitten, Resten und Gutteilen
Maschinenbedienung mit modernster Software

Maschinenbedienung mit modernster Software

  • Maschinenbedienung über ein im Bedienpult integrierten Farb-Touch-Screen mit großflächigen Tastenfeldern
  • Eingabe von Schnittwinkel und Schnittgeschwindigkeit
  • Einfacher Daten-Import und -Export
  • Materialdatenbank mit werkseitigen Voreinstellungen
  • Produktionsdatenreport und viele Auswertungsmöglichkeiten
  • Ferndiagnose
  • uvm.
Hohe Schnittleistung

Hohe Schnittleistung

  • Automatische Berechnung der Vorschubgeschwindigkeit und Schnittgeschwindigkeit anhand der DIN-Nummer oder Werkstoffgruppe
  • Vorschubbewegung über Hydraulikzylinder
Werkstückspannung

Werkstückspannung

  • Zu- und Abfuhrseite separat ansteuerbar
  • Spanndruckreduzierung über Reduktionsventil
  • Spannwegoptimierung über integriertes Messsystem
  • Flexibel bei den Materialabmessungen
  • Optimale Spannung bei Gehrungsschnitten
Automatisierter Sägeprozess

Automatisierter Sägeprozess

  • Effiziente Abarbeitung von mittleren und großen Chargen
  • Minimale Reststücklänge durch optimierte Greiferkontur
  • Mehrfachhub für Abschnittlängen bis 9.999 mm
  • Hochpräzise Positionierung über Servomotor und Kugelrollspindel
  • Präzise geführt über Linearführungen
Kürzeste Schnittzeiten

Kürzeste Schnittzeiten

  • Sägeblattvorschub bis 2.000 mm pro Minute für dünnwandige Rohre und Profile
  • Dynamische Vorschubregelung
Ausschussminimierung und Sicherung der Produktivität

Ausschussminimierung und Sicherung der Produktivität

  • Automatische Materialhöhenvermessung (standard) und Materialbreitenvermessung (optional)
  • Maschine stoppt wenn das Material den programmierten Daten nicht entspricht
  • Längenkorrektur bei Gehrungsschnitten (nur bei optionaler Breitenvermessung)
Kurze Taktzeiten

Kurze Taktzeiten

  • Separater Rollenbahnantrieb des Magazins und der Rollenbahn des Nachschubautomaten
  • Stabwechsel erfolgt außerhalb der Taktzeit
  • Neuer Materialstab wird auf Vorhalteposition gefahren, während ein anderer Stab in der Säge abgearbeitet wird
Minimalmengenschmierung

Minimalmengenschmierung

  • Nahezu trockenes Werkstück
  • Optimale Schmierung des Werkzeuges beim Sägen von Profilen
  • Zusätzlich zur Kühlwassereinrichtung installierbar
  • Niveauüberwachung der Minimal- und Schwallschmierstoffe
  • Hohe Standzeiten des Sägeblattes
Einsparung von Arbeitsschritten

Einsparung von Arbeitsschritten

  • Bis zu drei Schnitte an Front- und Heckseite des Stabes möglich (Rechteck-Profil)
  • Abschiebebürste zur Abfuhr der Zwickel
Bohrachse KDV

Bohrachse KDV

  • Höchstmöglicher Grad an Automatisierung
  • Die Bohrspindel wird über eine Kugelrollspindel schnell und präzise via Servomotor gesteuert

Technische Daten

MotorleistungkW5,2 resp. 9,5
Gewichtkgca. 4.900
VerfahrenSägen
SägeblattØ mm460
Schnittgeschwindigkeitm/min7-60 resp. 15-120
Sägeblatt-Vorschubmm/min0-1.000
Eilvor-/-Rücklaufmm/min3.500
Arbeitsbereich max.mm153
Arbeitsbereich Vierkantmaterialmm140
Arbeitsbereich Flachmaterialmm250x75
Arbeitsbereich Rundmaterialmm153
Arbeitsbereich Profilemm140x140
Schwenkbereich für Gehrungsschnitte120°
WerkzeugeHSS-Werkzeuge
Automatisierungsgradautomatische Abfuhr
automatische Anschnitt/Reststückentsorgung
automatische Zufuhr
vollautomatisch
MaterialklasseEdelstahl
Stahl
ProzessProfilbearbeitung
Materialnachschub Einfachhubmm3.000
Materialnachschub Mehrfachhubmm9.999

Zu-/Abfuhrseite

Automatische Stabvereinzelung

Automatische Stabvereinzelung

Bundmagazin VM
Automatische Stabzuführung

Automatische Stabzuführung

Flachmagazin FM 1
Automatische Stabzuführung

Automatische Stabzuführung

Lademagazin LM 1
Transportsystem T3 für Kreissägen

Transportsystem T3 für Kreissägen

  • Zur Materialzu- und -abführung bei Kreissägen
  • Kugelgelagerte Leichtlaufrollen
  • Nutzbreite 330 mm / Rollendurchmesser 60 mm



Transportsystem T4 für Kreissägen

Transportsystem T4 für Kreissägen

  • Zur Materialzu- und -abführung bei Kreissägen
  • Kugelgelagerte Massivrollen, optional mit Antrieb lieferbar
  • Nutzbreite 390 mm / Rollendurchmesser 60 mm

PROFICUT

Modernes Softwarepaket für Sägeanlagen von KALTENBACH



PROFICUT - Einfache, benutzerfreundliche Maschinenbedienung

PROFICUT - Einfache, benutzerfreundliche Maschinenbedienung

  • Programmierung von Aufträgen über Farb-Touchscreen mit großflächigen Tastenfeldern direkt am Bedienpult der Maschine
  • Speichermöglichkeit für beliebig viele Sägeaufträge
  • Automatische Berechnung von Schnittgeschwindigkeit und Vorschub über Werkstoffgruppe oder DIN-Nr. (Stahlschlüssel)
  • Grafische Darstellung des Schnittmaterials
  • Bedienung der Maschine
PROFICUT - Profildatenbank

PROFICUT - Profildatenbank

  • Umfangreiche Profilbibliothek
  • Einfach erweiterbar
  • Graphische Darstellung der Werkstückformen
PROFICUT  - Produktionsdatenrapport

PROFICUT - Produktionsdatenrapport

  • Aufzeichnung von Produktionszeiten einzelner Teile oder ganzer Aufträge
PROFICUT - Datenübertragung bzw. Datenrückmeldung

PROFICUT - Datenübertragung bzw. Datenrückmeldung

  • Dateneingabe direkt am Bedienpult der Maschine
  • Datenimport im DSTV- oder DSTV+-Format
  • Datenexport bereits produzierter Teile im DSTV-Feedbackformat in beliebiges Verzeichnis
